KWALIFIKACJA ELM6 - STYCZEŃ 2021 (test 2)

PYTANIE NR 22.
Na podstawie fragmentu dokumentacji, określ jak często powinno się sprawdzać i ewentualnie wymieniać filtr układu chłodziwa wrzeciona obrabiarki CNC.

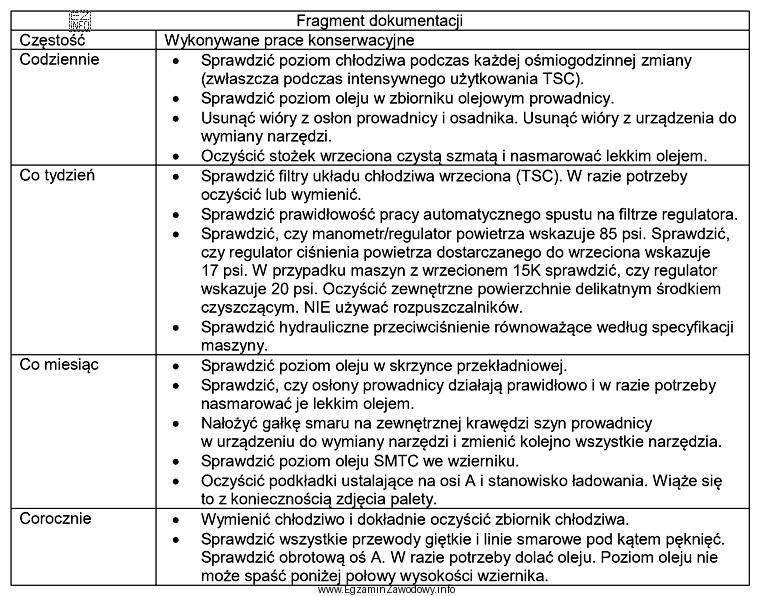

Ilustracja przedstawia tabelę z fragmentem dokumentacji dotyczącej wykonywanych prac konserwacyjnych dla obrabiarki CNC.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Filtr układu chłodziwa wrzeciona usuwa zanieczyszczenia z medium chłodzącego, dlatego w harmonogramach obsługi bywa wskazana regularna kontrola i wymiana. Jeśli w przytoczonym fragmencie dokumentacji podano interwał tygodniowy, właściwą odpowiedzią jest "Co tydzień", zgodnie z zapisem producenta.

Pełne wyjaśnienie:

W eksploatacji obrabiarek CNC wiele czynności obsługowych wykonuje się zgodnie z harmonogramem producenta (DTR/instrukcja serwisowa). Jedną z takich czynności jest kontrola stanu filtra w układzie chłodziwa wrzeciona. Filtr ma za zadanie zatrzymywać cząstki i zanieczyszczenia, które mogłyby pogorszyć przepływ medium, obniżyć skuteczność chłodzenia oraz przyspieszać zużycie elementów układu.

Odpowiedź "Co tydzień" jest właściwa w sytuacji, gdy wskazany w zadaniu fragment dokumentacji określa taki interwał dla sprawdzenia i ewentualnej wymiany filtra. W praktyce oznacza to cykliczne działania utrzymaniowe: kontrolę (np. wizualną lub w oparciu o spadek przepływu/ciśnienia, jeśli przewidziano wskaźniki) oraz decyzję o wymianie, gdy filtr jest zabrudzony lub przekroczył dopuszczalny stan.

  • "Codziennie" bywa zbyt częste dla wielu układów filtracji i zwykle dotyczy czynności operacyjnych (np. kontroli poziomów, ogólnego sprzątania) albo pracy w ekstremalnie zapylonych warunkach; bez wskazania w dokumentacji nie należy tego zakładać.
  • "Co miesiąc" może pasować do innych filtrów lub innych maszyn, ale jeśli dokumentacja podaje tydzień, wybór miesiąca oznaczałby niedotrzymanie wymagań obsługowych.
  • "Co rok" jest typowe raczej dla przeglądów rocznych/ogólnych i zwykle byłoby zbyt rzadkie dla elementu, który szybko gromadzi zanieczyszczenia.

Na egzaminie kluczowe jest, aby czytać polecenie: skoro mowa o "podstawie w postaci fragmentu dokumentacji", to poprawna odpowiedź wynika z odczytu tego zapisu, a nie z ogólnych przyzwyczajeń. W pracy zawodowej warto dodatkowo pamiętać o bezpieczeństwie: wykonywać czynności zgodnie z procedurami zakładowymi (np. odłączenie zasilania i zabezpieczenie przed przypadkowym uruchomieniem, jeśli dotyczy) oraz prowadzić wpisy w dokumentacji utrzymaniowej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To element filtrujący medium chłodzące przeznaczone dla wrzeciona, którego zadaniem jest zatrzymywanie zanieczyszczeń. Dzięki temu utrzymuje się właściwy przepływ i skuteczność chłodzenia, co zmniejsza ryzyko przegrzewania i awarii. Dokładna lokalizacja i typ filtra zależą od konstrukcji obrabiarki.
Interwały obsługowe nie są uniwersalne: zależą od modelu wrzeciona, rodzaju układu chłodzenia, zastosowanego filtra i warunków pracy. Producent określa minimalne wymagania serwisowe, aby zachować parametry i niezawodność. Na egzaminie taki zapis w dokumentacji jest bezpośrednią podstawą odpowiedzi.
Szukaj nazwy odnoszącej się do wrzeciona i układu chłodzenia (np. opis sekcji wrzeciona, chłodziwa wrzeciona, coolant/spindle chiller). Ważne jest, aby nie pomylić tego z filtrem chłodziwa obróbkowego dla narzędzia lub z filtrem powietrza w szafie. Pomaga też numer układu lub nazwa zespołu.
Kontrola to sprawdzenie stanu (np. zabrudzenia, spadku przepływu, wskaźnika ciśnienia różnicowego, jeśli występuje). Wymiana następuje, gdy filtr jest zabrudzony ponad dopuszczalny poziom lub gdy dokumentacja nakazuje wymianę po określonym czasie. W zadaniu egzaminacyjnym kluczowy jest interwał wskazany w DTR.
Może, ale tylko jeśli dokumentacja konkretnej maszyny tak stanowi albo jeśli zakład wprowadził dodatkowe kontrole ze względu na wyjątkowo trudne warunki (np. duże zanieczyszczenie medium, praca ciągła). Bez takiego zapisu wybór "codziennie" jest zwykle wynikiem zgadywania lub przenoszenia nawyków z innych urządzeń.
Najczęstsze są: odpowiadanie z pamięci zamiast odczytu z tabeli, mylenie podobnych elementów (filtr wrzeciona vs filtr chłodziwa obróbkowego), ignorowanie słów "ewentualnie wymieniać" oraz wybieranie skrajnych interwałów bez uzasadnienia. Pomaga dokładne śledzenie nazwy zespołu i kolumny z częstotliwością.
Ćwicz czytanie fragmentów DTR: tabele przeglądów, listy czynności i interwały (dziennie/tygodniowo/miesięcznie/rocznie). Zwracaj uwagę na nazwy zespołów, bo różne układy mają podobne czynności. Ucz się też typowych elementów eksploatacyjnych: filtry, smarowanie, chłodzenie, czujniki.
Zbyt rzadna obsługa może powodować pogorszenie przepływu i jakości chłodzenia, wzrost temperatury pracy oraz większe obciążenie układu (np. pomp). To zwiększa ryzyko przestojów i kosztów serwisu. W kontekście egzaminu oznacza też, że wybór "miesiąc" lub "rok" jest niezgodny z wymaganym interwałem z dokumentacji.
Nie, ponieważ producenci stosują różne rozwiązania konstrukcyjne i różne wymagania obsługowe. Dodatkowo wpływ mają warunki pracy (czas pracy, rodzaj chłodziwa, poziom zanieczyszczeń). Dlatego w pytaniach egzaminacyjnych podaje się fragment dokumentacji, aby odpowiedź wynikała z konkretnego zapisu.
Stosuje się procedury bezpiecznego zatrzymania maszyny, zabezpieczenia przed przypadkowym uruchomieniem zgodnie z zasadami zakładowymi oraz używa środków ochrony indywidualnej adekwatnych do medium. Należy też zapobiegać wyciekom i właściwie utylizować zużyte materiały eksploatacyjne. Szczegóły zawsze wynikają z instrukcji i BHP.
info

Statystycznie 60% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że filtr układu chłodziwa wrzeciona usuwa zanieczyszczenia z medium chłodzącego, dlatego w harmonogramach obsługi bywa wskazana regularna kontrola i wymiana.

Materiały:

  • Dokumentacja techniczno-ruchowa (DTR) konkretnej obrabiarki CNC i wrzeciona (sekcja przeglądów okresowych)
  • Instrukcje serwisowe producenta dotyczące układu chłodziwa wrzeciona i filtrów
  • Materiały szkoleniowe z utrzymania ruchu: przeglądy prewencyjne i harmonogramowanie obsługi
