KWALIFIKACJA ELM3 - STYCZEŃ 2023

PYTANIE NR 22.

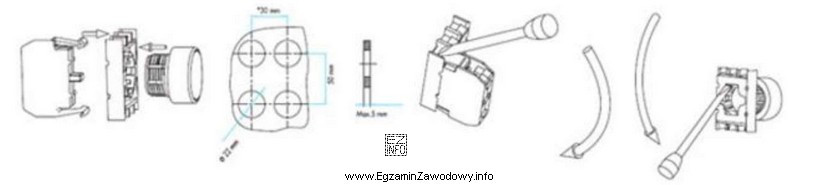

Na podstawie fragmentu instrukcji montażu przycisku sterującego dobierz narzędzie do jego demontażu.
Ilustracja przedstawia schematyczny rysunek techniczny przycisku sterującego, który jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wkrętak płaski dobiera się do elementów skręcanych śrubą z nacięciem prostym (pojedyncza szczelina w łbie). Klucze (nasadkowy, oczkowy) stosuje się do nakrętek/łbów sześciokątnych, a wkrętak krzyżakowy do gniazd krzyżowych, więc nie pasują do nacięcia prostego.

Pełne wyjaśnienie:

W doborze narzędzia do demontażu elementu sterującego (np. przycisku) kluczowe jest rozpoznanie rodzaju łącznika i jego gniazda/kształtu. Jeśli w instrukcji montażu wskazano śrubę z pojedynczym nacięciem w łbie (tzw. szczelina prosta), właściwym narzędziem jest wkrętak płaski, ponieważ jego końcówka ma kształt płaskiego "ostrza", które wypełnia szczelinę i pozwala przenieść moment obrotowy bez poślizgu.

Odpowiedź "Klucz nasadkowy" jest błędna, bo nasadki współpracują z łbami wielokątnymi (najczęściej sześciokątnymi) lub określonymi profilami, a nie ze szczeliną w łbie śruby. Podobnie "Klucz oczkowy" jest przeznaczony do nakrętek i łbów o kształcie (zwykle) sześciokątnym; nie zapewni poprawnego zaczepu na śrubie z nacięciem prostym i może doprowadzić do uszkodzeń elementu lub ześlizgnięcia się narzędzia.

Odpowiedź "Wkrętak krzyżakowy" jest nieprawidłowa, bo końcówka krzyżakowa jest dopasowana do gniazd krzyżowych (np. typu Phillips/Pozidriv). Użycie krzyżaka w szczelinie prostej daje bardzo małą powierzchnię styku, sprzyja wyskakiwaniu końcówki i niszczeniu łba śruby (tzw. "obrobieniu" nacięcia).

W praktyce serwisowej warto zapamiętać zasadę: kształt końcówki narzędzia musi odpowiadać kształtowi gniazda. Przed demontażem elementu sterującego należy też zadbać o bezpieczeństwo: odłączyć zasilanie, rozładować energię resztkową (jeśli dotyczy) i pracować tak, aby nie uszkodzić przewodów oraz elementów mocujących.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wkrętak płaski to narzędzie z końcówką w formie płaskiego ostrza. Pasuje do śrub z nacięciem prostym (pojedyncza szczelina w łbie). Dobrze dobrana szerokość i grubość końcówki ogranicza ryzyko ześlizgnięcia i uszkodzenia nacięcia.
W instrukcjach montażu zwykle widać rysunek łba śruby albo symbol nacięcia. Jeśli na łbie jest jedna prosta linia (szczelina), oznacza to gniazdo pod wkrętak płaski. Gniazdo krzyżowe ma dwie przecinające się linie.
Klucz nasadkowy wymaga profilu zewnętrznego (np. sześciokąta) lub odpowiedniego gniazda pod nasadkę. Śruba z nacięciem prostym nie daje takiego zaczepu, więc nasadka nie przeniesie momentu obrotowego i łatwo o poślizg lub uszkodzenie elementu.
Nie powinien. Krzyżak jest projektowany do gniazd krzyżowych (np. Phillips/Pozidriv). W szczelinie prostej ma małą powierzchnię styku, łatwo "wyskakuje" i niszczy łeb śruby. Zastępowanie narzędzia zwykle kończy się obrobieniem nacięcia.
Najczęstsze skutki to uszkodzenie łba śruby (obrobione nacięcie), porysowanie panelu, a nawet uszkodzenie korpusu przycisku lub przewodów, gdy narzędzie się ześlizgnie. W serwisie mechatronicznym oznacza to dłuższy demontaż i wyższe ryzyko awarii.
Końcówka powinna możliwie wypełniać szczelinę: dobrana szerokość do długości nacięcia i grubość do głębokości szczeliny. Zbyt wąska końcówka zwiększa poślizg, a zbyt gruba nie wejdzie do nacięcia i może uszkodzić krawędzie.
Klucz oczkowy stosuje się, gdy element jest mocowany nakrętką lub ma łeb/nakrętkę o profilu sześciokątnym. W przyciskach panelowych często występuje nakrętka mocująca, ale jeśli instrukcja pokazuje śrubę z nacięciem, właściwy będzie wkrętak, nie klucz.
Przed demontażem należy: odłączyć zasilanie, zabezpieczyć przed przypadkowym załączeniem, sprawdzić brak napięcia (jeśli dotyczy), oznaczyć przewody i zrobić zdjęcie połączeń. To zmniejsza ryzyko pomyłki podczas ponownego montażu i uruchomienia.
Częsty błąd to ignorowanie symboli rodzaju gniazda i wybór narzędzia "z przyzwyczajenia". Inny problem to pomylenie elementu mocującego (śruba vs nakrętka). Warto szukać w instrukcji rysunku detalu oraz informacji o typie gniazda i wymaganym narzędziu.
Ćwicz rozpoznawanie typów gniazd śrub (proste, krzyżowe, Torx) na zdjęciach i elementach w pracowni. Ucz się czytać rysunki z instrukcji montażu oraz dobierać narzędzie do kształtu łącznika. Na egzaminie zawsze dopasuj narzędzie do gniazda, nie odwrotnie.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że wkrętak płaski dobiera się do elementów skręcanych śrubą z nacięciem prostym (pojedyncza szczelina w łbie).

Źródła:

  • Wikipedia: "Screwdriver" (opis rodzajów wkrętaków i zastosowań) – https://en.wikipedia.org/wiki/Screwdriver – dostęp 2026-03-01
  • Wikipedia: "Slotted screw" (śruba z nacięciem prostym i narzędzie do obsługi) – https://en.wikipedia.org/wiki/Slotted_screw – dostęp 2026-03-01
  • Wikipedia: "Phillips screw" (gniazdo krzyżowe i kompatybilne wkrętaki) – https://en.wikipedia.org/wiki/Phillips_screw – dostęp 2026-03-01

Materiały:

  • Instrukcje montażu i katalogi producentów elementów sterowniczych (sekcje: montaż/demontaż)
  • Podstawowe opracowania o rodzajach śrub i gniazd (slotted, Phillips, Pozidriv, Torx)
  • Materiały dydaktyczne z pracowni mechatronicznej: narzędzia ręczne i ich zastosowanie
