KWALIFIKACJA ELM2 - CZERWIEC 2013

PYTANIE NR 19.
Na podstawie fragmentu instrukcji, określ jakie narzędzia potrzebne są do montażu podstawy anteny na kominie.

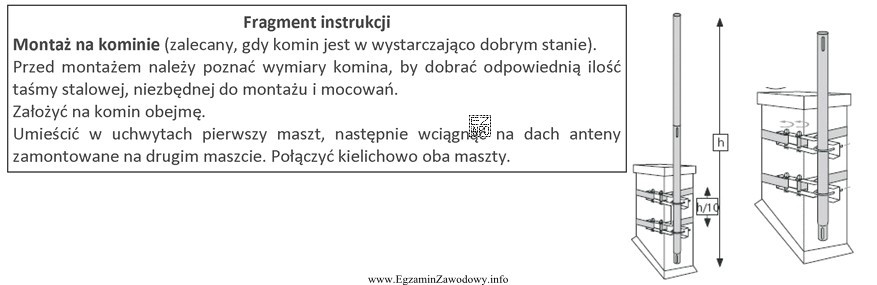

Ilustracja przedstawia fragment instrukcji dotyczącej montażu podstawy anteny na kominie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Z instrukcji wynika, że przed założeniem obejm trzeba poznać wymiary komina, więc potrzebny jest przymiar zwijany. Obejmy i uchwyty masztu są skręcane śrubami z nakrętkami, dlatego używa się wkrętaka oraz klucza płaskiego do dokręcania połączeń. To zapewnia stabilne mocowanie masztu.

Pełne wyjaśnienie:

W montażu podstawy/masztu antenowego na kominie kluczowe są dwie czynności pokazane w instrukcji: pomiar oraz skręcanie elementów złącznych.

Po pierwsze, zanim dobierze się długość taśmy stalowej i ustawi obejmy, trzeba znać wymiary komina (np. obwód lub szerokości). Do tego służy przymiar zwijany, bo umożliwia szybki i dość dokładny pomiar odcinków liniowych w terenie. Kątomierz nie zastąpi przymiaru, ponieważ mierzy kąty, a nie długości taśmy ani obwodu komina.

Po drugie, obejmy oraz uchwyty masztu są montowane na połączeniach śrubowych. W praktyce oznacza to dokręcanie śrub i nakrętek: do nakrętek stosuje się klucz płaski, a do śrub (w zależności od łba) wkrętak. Taki zestaw odpowiada typowemu sposobowi mocowania opasek/obejm do uchwytów masztu.

Pozostałe zestawy narzędzi nie pasują do opisanych czynności:

  • "Młotek, wiertarka elektryczna, kątomierz" – nie wynika z instrukcji konieczność wiercenia ani wbijania; dodatkowo kątomierz nie realizuje etapu pomiaru długości/obwodu.
  • "Pilnik, ucinaczki boczne, przymiar zwijany" – przymiar jest trafny, ale pilnik i ucinaczki służą do obróbki/cięcia, a nie do skręcania śrub i nakrętek obejm.
  • "Zaciskarka, nóż monterski, kątomierz" – to narzędzia typowe dla prac kablowych i pomocniczych; brakuje klucza i wkrętaka potrzebnych do połączeń śrubowych, a kątomierz ponownie nie zastępuje pomiaru długości.

Na egzaminie warto zawsze mapować narzędzia na operacje z instrukcji: pomiar → przymiar, skręcanie śrub/nakrętek → wkrętak i klucz.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej potrzebujesz narzędzia do pomiaru oraz narzędzi do skręcania połączeń. W typowym uchwycie kominowym są to: przymiar zwijany (pomiar wymiarów komina i taśmy) oraz wkrętak i klucz płaski (dokręcanie śrub i nakrętek obejm).
Przymiar zwijany pozwala zmierzyć wymiary komina (np. obwód lub szerokości), aby dobrać odpowiednią długość taśmy/obejmy i prawidłowo rozmieścić punkty mocowania. Bez pomiaru łatwo dobrać złą długość taśmy, co prowadzi do słabego napięcia opasek i niestabilnego mocowania.
Nie zawsze. W opisywanym montażu kominowym maszt jest mocowany obejmami (taśmami) do komina, czyli bez wiercenia w kominie. Wiertarka może się przydać w innych systemach lub przy dodatkowych elementach, ale jeśli instrukcja mówi o taśmach i śrubach/nakrętkach, kluczowe są klucz płaski i wkrętak.
Klucz płaski służy do dokręcania nakrętek w połączeniach śrubowych obejm i uchwytów masztu. Dzięki niemu możesz uzyskać odpowiedni docisk i napięcie taśmy stalowej. Równomierne dokręcenie po obu stronach zmniejsza ryzyko przekoszenia uchwytu i poluzowania się masztu na wietrze.
Wkrętak jest potrzebny do obsługi śrub mocujących elementy uchwytu lub do przytrzymania śruby podczas dokręcania nakrętki kluczem. W praktyce często pracuje się "z dwóch stron" połączenia: jedna strona jest skręcana lub blokowana wkrętakiem, a druga dociągana kluczem.
Sprawdź, co jest mierzone. Jeśli trzeba poznać wymiary, długości, obwód, wysokość lub odległość – używa się przymiaru. Kątomierz wybiera się wtedy, gdy instrukcja wymaga ustawienia lub kontroli kąta (np. nachylenia, kąta wiercenia, ustawienia elementu pod danym kątem).
Typowe błędy to: wybór narzędzi "nawykowo" (młotek, wiertarka) mimo braku takich operacji w instrukcji, pominięcie narzędzia pomiarowego (przymiaru), oraz wybór narzędzi do cięcia/obróbki (pilnik, ucinaczki) zamiast narzędzi do skręcania (klucz, wkrętak).
Nie. Ucinaczki boczne służą do cięcia przewodów i drobnych elementów, a nie do kontrolowanego dokręcania nakrętek. Używanie ich do nakrętek grozi zniszczeniem krawędzi nakrętki i osłabieniem połączenia. Do nakrętek stosuje się właściwy klucz (np. płaski), zgodnie z instrukcją montażu.
Nóż monterski bywa pomocny pomocniczo, np. do rozpakowania elementów, przycięcia opasek zaciskowych lub usunięcia izolacji z przewodu antenowego. Nie jest jednak narzędziem podstawowym do montażu obejm kominowych, bo nie wykonuje pomiaru ani nie skręca połączeń śrubowych.
Najpierw przeczytaj instrukcję i wypisz czynności: pomiar oraz montaż obejm. Następnie dobierz narzędzia: przymiar zwijany, wkrętak, klucz płaski. Dodatkowo praktycznie sprawdzają się rękawice i elementy organizacji pracy, ale na egzaminie oceniany jest dobór narzędzi wynikający z instrukcji.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Z instrukcji wynika, że przed założeniem obejm trzeba poznać wymiary komina, więc potrzebny jest przymiar zwijany."

Źródła:

  • Kontekst zadania (sekcja: 'SZCZEGÓŁY MERYTORYCZNE' – etap pomiaru i montaż obejm wymagający klucza płaskiego i wkrętaka), materiały dostarczone do weryfikacji

Materiały:

  • Instrukcje producentów uchwytów/obejm kominowych do masztów antenowych (sekcja: montaż na kominie)
  • Podręcznik do kwalifikacji ELM.2 z działu: narzędzia ręczne i montaż mechaniczny osprzętu
  • Karty pracy BHP dotyczące przygotowania narzędzi i pracy na wysokości (materiały szkolne)

Aktualizacja pytania: 31.03.2026
