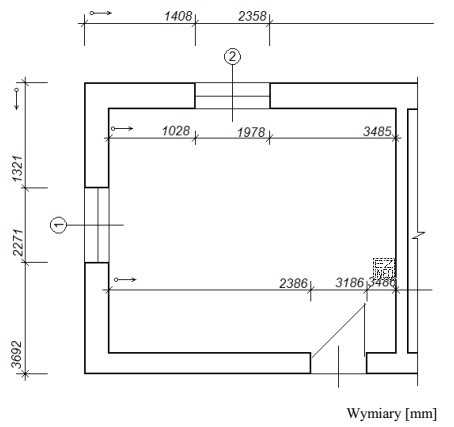

W zadaniach opartych o rysunek inwentaryzacyjny kluczowe jest rozróżnienie: (1) numeru elementu (tu: otwór/okno nr 2), (2) rodzaju wymiaru (szerokość vs wysokość), oraz (3) miejsca odczytu (linia wymiarowa, opis przy symbolu okna, ewentualnie zestawienie stolarki/otworów, jeśli występuje na arkuszu).
Odpowiedź "950 mm" jest poprawna, gdy na rysunku przy otworze okiennym nr 2 wskazano właśnie taki wymiar szerokości. W praktyce budowlanej jest to wartość używana m.in. do sprawdzenia, czy planowana stolarka lub prace naprawcze ościeży będą pasować do istniejącego stanu.
Dlaczego pozostałe odpowiedzi nie pasują? Najczęstsze przyczyny błędnych wskazań to:
- Odczyt z niewłaściwego otworu – na rysunku może być kilka okien o podobnym symbolu, a różni je numer.
- Pomylenie szerokości z wysokością – wartości mogą się różnić, a bez sprawdzenia opisu łatwo odczytać drugi wymiar.
- Odczyt wymiaru całkowitego zamiast światła otworu – na rysunkach mogą występować wymiary łańcuchowe, gabarytowe lub odnoszące się do fragmentu ściany, które nie są szerokością samego otworu.
- Przeoczenie jednostek – w budownictwie wymiary otworów często podaje się w milimetrach; należy zachować konsekwencję w zapisie.
Wskazówka egzaminacyjna: najpierw odnajdź numer 2 przy symbolu okna, potem sprawdź, która liczba opisuje wymiar poziomy (szerokość). Dopiero na końcu porównaj odczytaną wartość z podanymi odpowiedziami.
