KWALIFIKACJA MEC5 - STYCZEŃ 2025



PYTANIE NR 32.

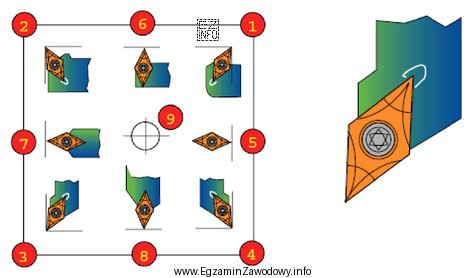

Na podstawie kwadrantów pracy narzędzi określ numer kwadrantu dla noża przedstawionego na rysunku.
Ilustracja przedstawia diagram związany z pracą narzędzi skrawających, prawdopodobnie używany w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kwadrant pracy noża określa się z rysunku na podstawie położenia krawędzi skrawającej i kierunku, w którym narzędzie może poprawnie pracować względem detalu. Dla noża pokazanego na rysunku układ ostrza odpowiada kwadrantowi oznaczonemu numerem 3 w przyjętym systemie kwadrantów.

Pełne wyjaśnienie:

W zadaniach z "kwadrantów pracy narzędzi" kluczowe jest odczytanie z rysunku, jak jest zorientowana krawędź skrawająca (oraz strona narzędzia) i do jakiego kierunku skrawania/posuwu taka geometria jest przeznaczona. Następnie tę orientację porównuje się ze schematem kwadrantów stosowanym w danym zestawie dydaktycznym.

Odpowiedź "3" jest poprawna, ponieważ położenie ostrza na rysunku odpowiada właśnie temu kwadrantowi w przyjętej numeracji (kwadrant wyznaczony dla tej strony pracy i tego ustawienia noża w imaku).

  • "1" bywa wybierane, gdy uczeń pomyli stronę narzędzia (np. potraktuje rysunek jako odbicie lustrzane) albo zastosuje inną numerację kwadrantów niż ta użyta w zadaniu.
  • "5" jest typowym błędem wynikającym z rotacji mentalnej: uczeń "obraca" nóż w wyobraźni o 90°/180° i przypisuje mu kwadrant odpowiadający innemu ustawieniu.
  • "7" zwykle wynika z pomylenia kierunku pracy (np. założenia przeciwnego kierunku posuwu) albo z odczytu kwadrantu dla narzędzia o innej orientacji (lewy/prawy).

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź cechę rozstrzygającą na rysunku (po której stronie znajduje się ostrze i jak "patrzy" krawędź skrawająca), a dopiero potem dopasuj numer kwadrantu do schematu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są kwadranty pracy noża tokarskiego?
Kwadranty pracy to umowny podział ustawień narzędzia względem detalu, używany do szybkiej identyfikacji, z której strony i w jakim kierunku nóż może poprawnie skrawać. Odczytuje się je z geometrii narzędzia i porównuje z przyjętym schematem numeracji.
Jak rozpoznać kwadrant pracy noża na rysunku?
Najpierw ustal, gdzie jest krawędź skrawająca i w którą stronę "otwiera się" ostrze (strona prawa/lewa). Potem określ, przy jakim kierunku skrawania i posuwu nóż będzie pracował bez kolizji. Na końcu dopasuj to do schematu kwadrantów używanego w zadaniu.
Dlaczego w różnych materiałach kwadranty mogą mieć inną numerację?
Numeracja kwadrantów jest konwencją dydaktyczną. Różne podręczniki i opracowania mogą inaczej oznaczać te same położenia (np. zaczynać numerowanie od innego miejsca lub stosować inne kierunki odniesienia). Dlatego na egzaminie liczy się schemat przyjęty w zadaniu.
Jakie są najczęstsze błędy przy wyznaczaniu kwadrantu noża?
Najczęściej: mylenie strony narzędzia (prawy/lewy), odczyt rysunku jako odbicia lustrzanego, błędna rotacja w wyobraźni oraz użycie nie tego schematu numeracji, którego oczekuje autor zadania. Pomaga sprawdzanie jednej cechy kluczowej: położenia krawędzi skrawającej.
Czy kwadrant pracy zależy od tego, czy to toczenie wzdłużne czy poprzeczne?
Tak, bo różne rodzaje toczenia oznaczają inny kierunek posuwu i inne ryzyko kolizji oprawki z detalem. Ten sam nóż może być "wygodny" w jednym kierunku, a problematyczny w innym. Kwadranty pomagają powiązać orientację noża z typowym kierunkiem pracy.
Jak odróżnić nóż prawy od noża lewego w kontekście kwadrantów?
W praktyce rozstrzyga to ustawienie krawędzi skrawającej i to, z której strony narzędzie "atakuje" materiał przy typowym posuwie. Jeśli pomylisz prawy z lewym, zwykle wybierzesz kwadrant "po przeciwnej stronie" schematu. Zawsze analizuj rysunek ostrza, nie samą nazwę.
Czy do wyznaczania kwadrantu trzeba znać kąty narzędzia?
Zazwyczaj nie trzeba liczyć kątów. Najczęściej wystarcza identyfikacja orientacji ostrza (gdzie jest krawędź główna, gdzie naroże, jak przebiega krawędź pomocnicza) i dopasowanie do schematu kwadrantów. Kąty są ważne w doborze geometrii, ale nie zawsze w samym numerze kwadrantu.
Kiedy na egzaminie najlepiej korzystać z metody eliminacji odpowiedzi?
Eliminację stosuj dopiero po ustaleniu strony i orientacji ostrza. Jeśli od razu eliminujesz "na oko", łatwo ulec błędnej rotacji mentalnej. Dobra praktyka: najpierw jednoznacznie określ położenie krawędzi skrawającej, a potem usuń odpowiedzi niepasujące do tej orientacji.
Jak sprawdzić, czy rysunek noża nie wprowadza w błąd?
Sprawdź, czy rysunek pokazuje wyraźnie stronę narzędzia, naroże i przebieg krawędzi skrawającej. Jeśli brakuje tych elementów lub są nieczytelne, łatwo o pomyłkę w kwadrancie. Na egzaminie trzymaj się tego, co jest jednoznaczne (np. widoczne ostrze), a nie domysłów.
Jak przygotować się do zadań o kwadrantach pracy narzędzi?
Ćwicz na zestawie rysunków różnych noży: dla każdego określ stronę (prawy/lewy), typ pracy i dopasuj kwadrant z konkretnego schematu używanego na zajęciach. Warto też przećwiczyć te same narzędzia po "obróceniu" rysunku, by ograniczyć błędy rotacji mentalnej.
info

To pytanie poprawnie rozwiązuje 30% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Kwadrant pracy noża określa się z rysunku na podstawie położenia krawędzi skrawającej i kierunku, w którym narzędzie może poprawnie pracować względem detalu."

Materiały:

  • Instrukcje/atlas narzędzi tokarskich stosowane w pracowni szkolnej (schematy kwadrantów pracy)
  • Materiały producentów płytek i oprawek (sekcje o orientacji narzędzi i kierunku skrawania)
  • Podstawowy podręcznik do obróbki skrawaniem (rozdziały o toczeniu i geometrii noży)
