KWALIFIKACJA ELM6 - STYCZEŃ 2018



PYTANIE NR 28.

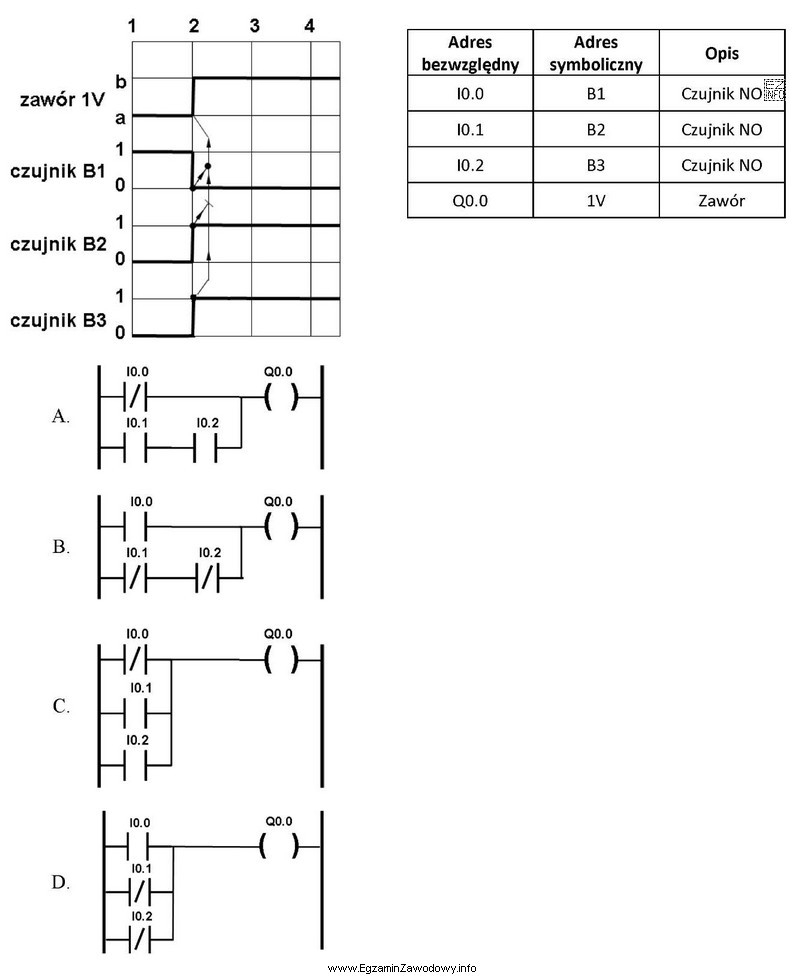

Na podstawie listy przyporządkowania oraz cyklogramu określ, który program realizuje działanie z kroku drugiego cyklogramu?
Na podstawie listy przyporządkowania oraz cyklogramu określ, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy cyklogramu i listy przyporządkowania, w kroku drugim cyklogramu aktywne są czujniki B1 (I0.0) i B3 (I0.2). Zawór 1V (Q0.0) jest aktywowany, gdy oba te czujniki są aktywne. Spośród podanych schematów programów, tylko schemat A spełnia te warunki, ponieważ zawór 1V jest aktywowany, gdy czujniki B1 i B3 są aktywne. Dlatego poprawną odpowiedzią jest A.
