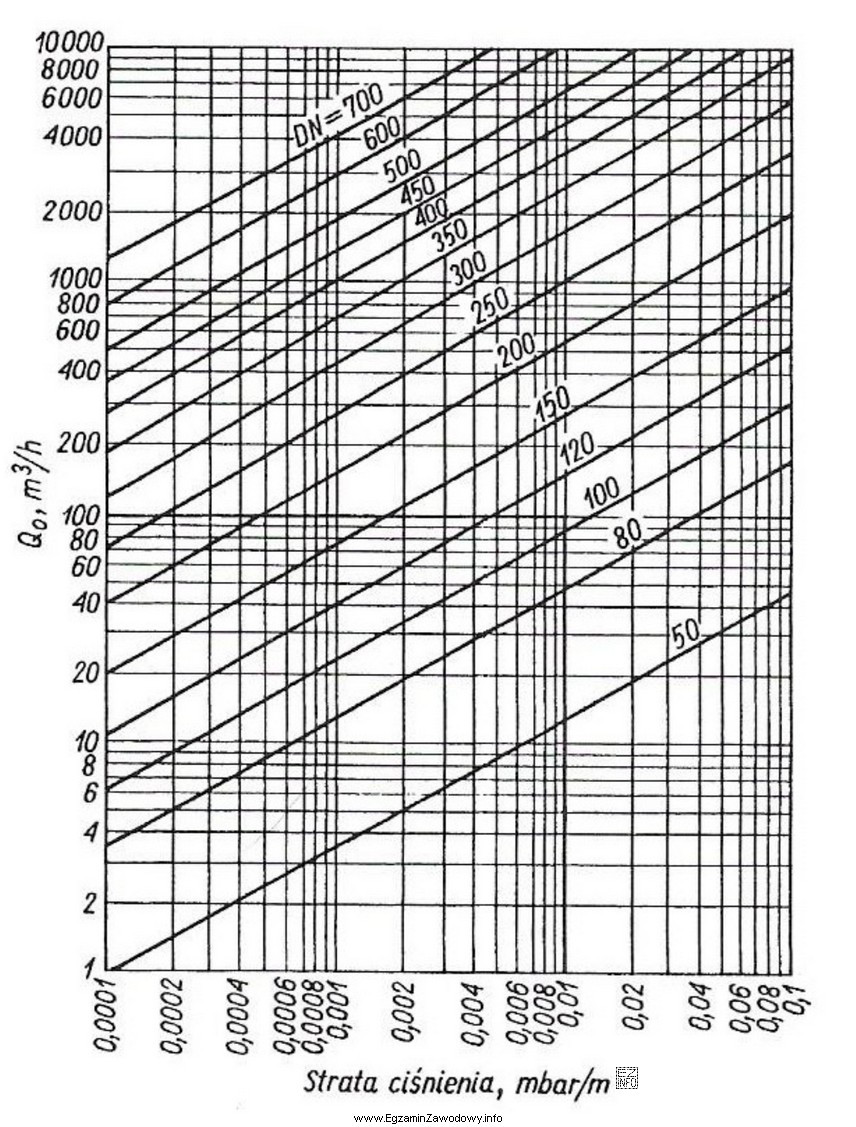

Na podstawie nomogramu określ wartość spadku ciśnienia w gazociągu o średnicy DN 150 przy przepływie gazu 200 m3/h.
Na podstawie nomogramu określ wartość spadku ciśnienia w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odczytanie wartości spadku ciśnienia z nomogramu polega na znalezieniu punktu przecięcia linii odpowiadającej danym parametrom przepływu i średnicy rury, a następnie odczytaniu wartości spadku ciśnienia na odpowiedniej osi. W tym przypadku dla przepływu 200 m³/h i średnicy DN 150, wartość spadku ciśnienia wynosi około 0,006 mbar/m.
