KWALIFIKACJA ELM5 - STYCZEŃ 2025



PYTANIE NR 21.

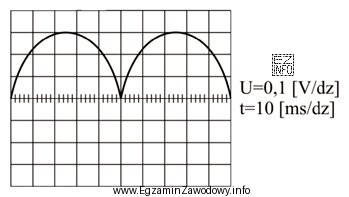

Na podstawie oscylogramu określ wartość częstotliwości f obserwowanego przebiegu napięcia.
Na podstawie oscylogramu określ wartość częstotliwości f
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego oscylogramu należy obliczyć częstotliwość przebiegu napięcia. Z oscylogramu odczytujemy parametry: podstawa czasu wynosi t = 10 [ms/dz] (milisekund na działkę). Widzimy, że jeden pełny okres przebiegu zajmuje 5 działek.

Obliczmy czas trwania jednego okresu T:
T = 5 działek · 10 ms/działkę = 50 ms = 0,05 s

Znając okres T, obliczamy częstotliwość f ze wzoru:
f = 1/T = 1/0,05 s = 20 Hz

Zatem częstotliwość obserwowanego przebiegu napięcia wynosi f = 20 Hz.
