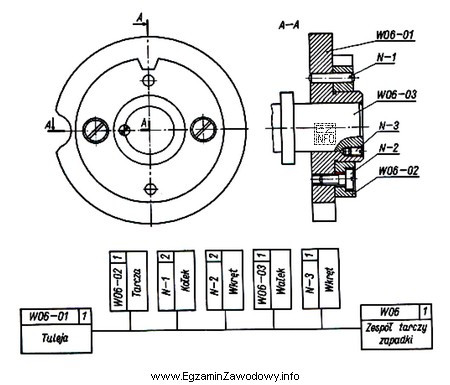

Pytanie sprawdza umiejętność odczytania kolejności montażu z planu/rysunku montażowego. Sformułowanie "bezpośrednio przed wałkiem W06-03" oznacza, że należy wskazać taki element, który w sekwencji operacji jest zamontowany tuż przed osadzeniem wałka W06-03 (czyli jest poprzednim krokiem w tej części procesu montażu).
Odpowiedź "Wkręt N-2" jest poprawna, bo to on – zgodnie z planem montażu przedstawionym na rysunku – występuje jako element instalowany bezpośrednio przed wałkiem W06-03. W praktyce podczas montażu mechanizmów elementy złączne (wkręty) często domykają etap przygotowania/ustalenia położenia części przed wprowadzeniem wałka, ale w tym zadaniu nie wolno zgadywać "z doświadczenia" – decyduje wyłącznie wskazana na rysunku kolejność.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Wkręt N-3" jest mylący przez podobne oznaczenie. Tego typu dystraktor wykorzystuje częsty błąd polegający na wyborze elementu o zbliżonym symbolu, bez sprawdzenia, w którym miejscu sekwencji montażu występuje.
- "Tuleję W06-01" i "Tuleję W06-02" należy odrzucić, jeśli z planu montażu wynika, że są one montowane w innym kroku (np. wcześniej jako element dystansowy lub w innym węźle złożenia). W tym zadaniu kluczowe jest słowo bezpośrednio, czyli brak jakichkolwiek operacji pomiędzy wskazanym elementem a montażem wałka W06-03.
Wskazówka egzaminacyjna: najpierw znajdź na rysunku element docelowy (W06-03), a potem prześledź strzałki/numery etapów i ustal, jaki element jest w kroku poprzednim. Dopiero wtedy porównaj to z odpowiedziami. To zmniejsza ryzyko pomyłki wynikającej z podobieństwa oznaczeń.
