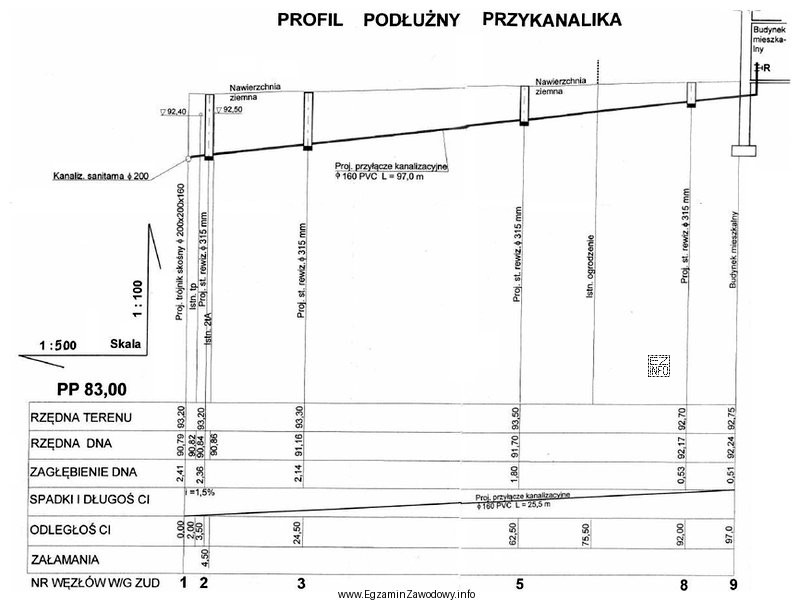

W profilu podłużnym przykanalika przedstawia się m.in. przebieg przewodu wzdłuż trasy (oś pozioma) oraz wartości wysokości (oś pionowa). Rzędna dna projektowanej studzienki rewizyjnej oznacza wysokość (rzędną) poziomu dna kanału w miejscu węzła, czyli punktu, w którym studzienka łączy się z przewodem (zwykle w osi studzienki/węzła).
Aby poprawnie wykonać odczyt:
- najpierw zlokalizuj na osi poziomej węzeł nr 5 (oznaczenie studzienki/węzła),
- następnie w tym miejscu odszukaj linię dna przewodu (niweletę) – tę, która odpowiada dnu kanału, a nie np. terenowi lub innej warstwie,
- z osi pionowej (skali wysokości) odczytaj odpowiadającą jej wartość rzędnej.
Wartość 91,70 m jest poprawna, ponieważ odpowiada rzędnej dna w węźle 5 odczytanej bezpośrednio z profilu.
Pozostałe wartości są typowymi wynikami błędów odczytu:
- 91,16 m lub 90,84 m mogą wynikać z odczytu w innym miejscu (np. w sąsiednim pikiecie/węźle) albo z pomylenia linii dna z inną linią na profilu.
- 92,17 m bywa skutkiem odczytu z linii terenu, rzędnej pokrywy studzienki lub innego elementu, który znajduje się wyżej niż dno przewodu.
Na egzaminie warto nawykowo sprawdzić: (1) czy odczyt dotyczy dna, (2) czy jest wykonany w osi właściwego węzła, oraz (3) czy jednostki i zapis liczbowy są zgodne ze skalą rysunku.
