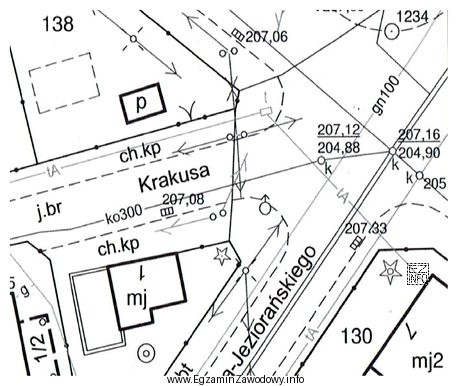

Na mapie zasadniczej przy obiektach uzbrojenia terenu często podaje się rzędne wysokościowe, aby można było odczytać położenie elementów ważnych dla eksploatacji i robót ziemnych. Dla studzienki kanalizacyjnej typowo istotne są dwie wysokości:
- rzędna włazu (pokrywy) – informuje, na jakiej wysokości znajduje się element dostępowy w poziomie terenu/jezdni,
- rzędna dna studzienki (często powiązana z inwertem) – mówi, na jakiej wysokości jest najniższy punkt komory, istotny dla spadków i głębokości posadowienia.
W zapisie w postaci ułamka wartości w liczniku odnoszą się do elementu "górnego" obiektu (w tym przypadku włazu), natomiast w mianowniku podaje się wysokość elementu "dolnego" (dno studzienki). Stąd poprawna interpretacja to: 207,12 – rzędna włazu oraz 204,88 – rzędna dna.
Dlaczego pozostałe odpowiedzi są błędne?
- Odwrócenie włazu i dna prowadzi do sprzeczności z typową geometrią obiektu: właz powinien mieć rzędną wyższą niż dno, a nie odwrotnie.
- Warianty z "rzędną terenu" są mylące, bo choć właz bywa zbliżony do terenu/jezdni, zapis przy studzience ma na celu podanie parametrów studzienki (właz i dno), a nie ogólnej wysokości terenu w punkcie.
Wskazówka egzaminacyjna: jeśli w liczniku jest wartość wyższa, a w mianowniku niższa, to zwykle odpowiada to relacji góra–dół. Różnica tych rzędnych daje przybliżoną głębokość studzienki, co jest praktycznie użyteczne w pracach projektowych i wykonawczych.
