PYTANIE NR 9.
Na podstawie przedstawionego fragmentu raportu wiertniczego określ rodzaj kolumny rur okładzinowych, którą zapuszczono do głębokości 415 m?

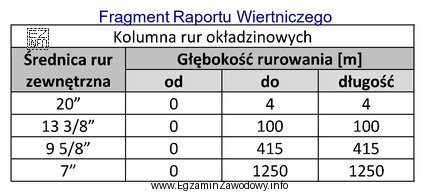

Ilustracja przedstawia fragment raportu wiertniczego, który jest tabelą dotyczącą kolumn rur okładzinowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W raporcie wiertniczym typ kolumny rozpoznaje się po kolejności rurowania i średnicach. Po prowadnikowej (największa średnica) i wstępnej, trzecia w typowej sekwencji jest kolumna techniczna. W tabeli do 415 m zapuszczono 9 5/8", czyli kolumnę techniczną.

Pełne wyjaśnienie:

Kolumny rur okładzinowych tworzą w otworze układ teleskopowy: każda kolejna kolumna ma zwykle mniejszą średnicę i jest zapuszczana głębiej. W praktyce nazwy kolumn odnoszą się do ich miejsca w sekwencji rurowania, a nie do ogólnego stwierdzenia, że "rury mają funkcję techniczną".

W przedstawionym fragmencie raportu wiertniczego widać cztery średnice i odpowiadające im głębokości rurowania. Wiersz dotyczący głębokości do 415 m wskazuje średnicę 9 5/8". Taka kolumna, występująca jako trzecia po większych średnicach (prowadnikowej i wstępnej), jest w standardowej nomenklaturze nazywana kolumną techniczną (intermediate casing).

Odpowiedź "Prowadnikowa." jest błędna, ponieważ prowadnikowa to zwykle pierwsza, najpłytsza i o największej średnicy kolumna stosowana przy wylocie otworu (w tabeli odpowiada jej bardzo mała głębokość, np. kilka metrów). Odpowiedź "Wstępna." jest błędna, bo wstępna (surface) jest drugą kolumną – typowo płytszą niż 415 m i o większej średnicy niż 9 5/8". Odpowiedź "Eksploatacyjna." nie pasuje, ponieważ eksploatacyjna jest zwykle najgłębszą i o najmniejszej średnicy kolumną, prowadzoną do głębokości końcowej otworu (w raporcie widać osobny wiersz o większej głębokości niż 415 m).

Wskazówka egzaminacyjna: najpierw znajdź w tabeli dokładnie ten wiersz z "do 415 m", a potem oceń, która to kolumna w kolejności (porównaj z pozostałymi średnicami i głębokościami). To pozwala uniknąć mylenia nazw na podstawie samej intuicji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kolumna rur okładzinowych to zestaw rur opuszczonych do otworu i zwykle zacementowanych, aby ustabilizować ściany otworu oraz odizolować warstwy geologiczne. W praktyce tworzy układ teleskopowy: kolejne kolumny mają mniejszą średnicę i są zapuszczane głębiej.
Najczęściej rozpoznaje się ją po pozycji w sekwencji i średnicy: jest to kolumna po prowadnikowej i wstępnej, a przed eksploatacyjną. W raporcie szukasz wiersza z daną głębokością rurowania i porównujesz średnicę z pozostałymi kolumnami.
Program rurowania jest zwykle teleskopowy: zaczyna się od największej średnicy płytko, a każda kolejna kolumna ma mniejszą średnicę, aby zmieścić się wewnątrz poprzedniej. Dlatego porównanie średnic w tabeli często pozwala ustalić, czy dana kolumna jest np. wstępna, techniczna czy eksploatacyjna.
W praktyce spotyka się: prowadnikową (pierwsza, płytka), wstępną (izoluje przypowierzchniowe warstwy, często wody), techniczną (pośrednia, stabilizuje trudne odcinki) oraz eksploatacyjną (docelowa, związana z eksploatacją złoża). Nazwy odnoszą się do roli i kolejności.
"Od" i "do" określają przedział głębokości, na którym znajduje się dana kolumna, a "długość" to długość zapuszczonych rur (zwykle różnica "do–od" w najprostszym zapisie). Na egzaminie kluczowe jest poprawne odczytanie wartości "do", gdy pytanie pyta o kolumnę do konkretnej głębokości.
W typowym, podstawowym schemacie tak: kolumna eksploatacyjna jest prowadzona do głębokości końcowej otworu lub do strefy produktywnej. W praktyce mogą występować warianty (np. liner), ale w zadaniach szkolnych zwykle przyjmuje się klasyczny układ: ostatnia i najmniejsza średnica.
Najczęstszy błąd to mylenie kolejności (np. nazwanie drugiej kolumny "techniczną"). Drugi problem to traktowanie słowa "techniczna" potocznie, zamiast jako nazwy konkretnej kolumny w sekwencji. Pomaga zasada: porównaj wszystkie średnice i ustaw je w kolejności od największej do najmniejszej.
Kolumna techniczna (pośrednia) bywa stosowana, gdy w głębszej części otworu pojawiają się odcinki problemowe, np. utraty płuczki, niestabilne formacje czy ryzyko napływów. Jej zadaniem jest zabezpieczenie odcinka przed kontynuacją wiercenia mniejszą średnicą w kontrolowanych warunkach.
Ćwicz odczyt tabel: średnica, głębokość "do" oraz kolejność kolumn. Naucz się standardowej sekwencji nazw i kojarz ją z układem teleskopowym. Na egzaminie najpierw znajdź właściwy wiersz, a dopiero potem dobierz nazwę kolumny, zamiast zgadywać z pamięci.
Zwykle nie. W praktyce i w zadaniach egzaminacyjnych należy powiązać głębokość z średnicą oraz zobaczyć, ile kolumn jest w zestawieniu. Dopiero zestaw "średnica + pozycja w kolejności" pozwala pewnie określić, czy chodzi o wstępną, techniczną czy eksploatacyjną.
