KWALIFIKACJA BUD9 - CZERWIEC 2020 (test 2)



PYTANIE NR 22.
Na podstawie przedstawionego na rysunku oznakowania rury z PE przeznaczonej do rozprowadzania paliw gazowych określ średnicę zewnętrzną tej rury.

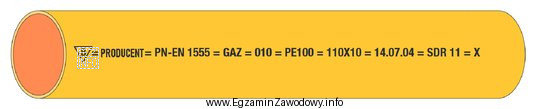

Ilustracja przedstawia rurę z polietylenu (PE) przeznaczoną do rozprowadzania paliw gazowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Średnica zewnętrzna rury jest podawana w oznakowaniu wyrobu jako wartość w milimetrach (np. przy symbolu średnicy).
W przedstawionym oznakowaniu liczba odnosząca się do średnicy zewnętrznej wynosi 110, więc właściwą odpowiedzią jest 110 mm.

Pełne wyjaśnienie:

W rurach z polietylenu (PE) przeznaczonych do rozprowadzania paliw gazowych podstawowe parametry identyfikacyjne są nanoszone na ściance rury w formie nadruku (oznaczenia). Jednym z najważniejszych parametrów jest średnica zewnętrzna, bo to ona decyduje o doborze kształtek, złączek i sposobie łączenia oraz o zgodności materiału z projektem.

W tym zadaniu należy odczytać z rysunku tę część oznakowania, która odpowiada za wymiar średnicy zewnętrznej (w mm). Wskazana w oznaczeniu wartość średnicy zewnętrznej to 110 mm.

Dlaczego pozostałe propozycje są błędne?

  • 11 mm i 10 mm to wartości typowe raczej dla bardzo małych przewodów/elementów lub dla innych konwencji zapisu, a w kontekście rur PE do sieci gazowych byłyby skrajnie nietypowe; najczęściej wynikają z pomyłki w odczycie (np. "ucięcie" zera lub skupienie się na innym fragmencie nadruku).
  • 100 mm jest wartością "prawdopodobną", dlatego bywa wybierana przy niedokładnym odczycie. Jednak zadanie wymaga wskazania dokładnie tej liczby, która w oznakowaniu odpowiada średnicy zewnętrznej; tutaj jest to 110, nie 100.

Wskazówka egzaminacyjna: najpierw znajdź w oznakowaniu część wymiarową (wartość w mm odnoszącą się do średnicy), a dopiero potem porównuj ją z odpowiedziami. Unikniesz wtedy błędu zakotwiczenia na pierwszej zauważonej liczbie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza średnica zewnętrzna rury PE do gazu?
Średnica zewnętrzna to wymiar mierzony po zewnętrznej powierzchni rury. Jest kluczowa, bo według niej dobiera się kształtki, złączki i narzędzia montażowe oraz weryfikuje zgodność dostawy z projektem. W oznakowaniu zwykle jest podana w milimetrach.
Jak odczytać średnicę zewnętrzną z oznakowania rury PE?
Trzeba znaleźć w nadruku fragment odnoszący się do wymiaru (liczbę w mm przy zapisie średnicy, np. z symbolem średnicy). Następnie upewnić się, że to nie jest inny parametr (np. materiał, klasa, dane producenta). Dopiero tę wartość porównać z odpowiedziami.
Dlaczego w odpowiedziach pojawiają się wartości 10 mm i 11 mm?
To typowe "pułapki" na niedokładne czytanie oznaczenia: uczeń może przypadkowo pominąć zero, źle odczytać nadruk albo skupić się na liczbie z innego fragmentu zapisu. W zadaniach egzaminacyjnych takie liczby sprawdzają, czy rzeczywiście odczytujesz średnicę, a nie strzelasz.
Czy średnica zewnętrzna to to samo co średnica wewnętrzna rury?
Nie. Średnica wewnętrzna zależy od grubości ścianki, więc zmienia się przy różnych wariantach wyrobu, nawet jeśli średnica zewnętrzna jest taka sama. W praktyce montażowej (dobór kształtek i złączy) najczęściej punktem wyjścia jest średnica zewnętrzna podana w oznakowaniu.
Jakie informacje zwykle zawiera nadruk na rurze PE do gazu?
Zwykle są to dane identyfikacyjne producenta, materiał (PE), przeznaczenie (gaz), podstawowe wymiary (w tym średnica), a także inne parametry systemowe. Dokładny układ zależy od systemu i wymagań technicznych, dlatego na egzaminie należy skupić się na znalezieniu części wymiarowej w mm.
Kiedy w pracy montera trzeba weryfikować oznakowanie rur?
Najczęściej podczas odbioru dostawy, przed wbudowaniem materiału i w trakcie kontroli zgodności robót z dokumentacją. Odczyt oznakowania pozwala szybko sprawdzić, czy rura ma właściwą średnicę i przeznaczenie, co ogranicza ryzyko błędów montażowych i kosztownych poprawek.
Czy można dobrać kształtki do rury tylko na podstawie średnicy?
Średnica zewnętrzna jest konieczna, ale nie zawsze wystarczająca. W praktyce trzeba uwzględnić także dopasowanie systemowe (kompatybilność elementów), typ połączenia oraz parametry rury. Jednak w zadaniach typu "odczytaj średnicę" oceniana jest przede wszystkim umiejętność poprawnego rozpoznania wymiaru.
Jak uniknąć pomyłki między 100 mm a 110 mm przy odczycie z rysunku?
Warto czytać zapis "cyfra po cyfrze" i sprawdzić, czy widzisz wszystkie znaki (w tym zero). Dobrą praktyką jest też znalezienie w oznakowaniu miejsca, gdzie występuje zapis wymiaru w mm i dopiero wtedy szukanie tej liczby w odpowiedziach, zamiast dopasowywania "na oko".
Gdzie na rurze PE znajduje się oznakowanie średnicy?
Najczęściej jest nadrukowane wzdłuż rury (ciąg znaków powtarzany co pewien odcinek). Na rysunkach egzaminacyjnych oznakowanie bywa pokazane jako fragment takiego nadruku. Trzeba odnaleźć w nim część wymiarową, czyli liczbę w milimetrach odpowiadającą średnicy zewnętrznej.
Jak przygotować się do zadań z odczytu oznaczeń rur na egzaminie BUD.9?
Ćwicz pracę z kartami katalogowymi i przykładami nadruków na rurach: zaznaczaj, które elementy dotyczą materiału, przeznaczenia i wymiarów. Na egzaminie działaj schematem: najpierw znajdź wymiar w mm w oznakowaniu, potem dopasuj go do odpowiedzi.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Materiały dydaktyczne producentów rur PE do gazu dotyczące odczytu nadruku i identyfikacji wyrobu
  • Podręczniki/opracowania do kwalifikacji z budowy i montażu sieci gazowych z tworzyw sztucznych (część: oznaczenia i parametry rur)
  • Dokumentacje techniczne (karty katalogowe) systemów rurowych PE do gazu używanych w Polsce
