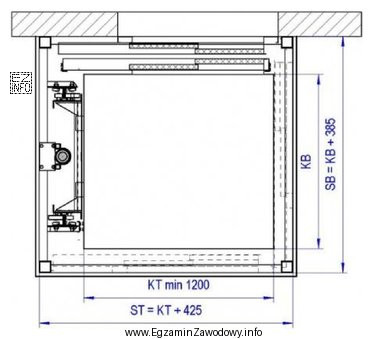

W zadaniach tego typu kluczowa jest umiejętność czytania rysunku technicznego i rozpoznania, który wymiar odpowiada pytaniu o minimalną szerokość szybu. Szerokość szybu to nie to samo co szerokość kabiny ani rozstaw prowadnic – zależy od tego, jakie elementy zostały przyjęte jako granice szybu na przekroju.
Aby poprawnie wyznaczyć minimalną szerokość:
- najpierw zidentyfikuj na przekroju, co jest obrysem szybu (ściany/obudowa) oraz jakie są linie odniesienia wymiarów,
- następnie znajdź wymiar, który opisuje całkowity wymiar w poziomie szybu zgodnie z wymiarowaniem na rysunku,
- upewnij się, że odczytujesz wymiar "szybu", a nie wymiar wewnętrznego elementu (kabiny, drzwi, przeciwwagi, prowadnic lub stref technologicznych).
Odpowiedź "1 625 mm" jest poprawna, ponieważ odpowiada wskazanemu na rysunku wymiarowi skrajnemu szerokości szybu.
Pozostałe propozycje są błędne, bo typowo wynikają z mylenia wielkości:
- wartość "1 200 mm" może pasować do wymiaru elementu wewnętrznego (np. światła przejścia lub fragmentu wyposażenia), ale nie do szerokości szybu,
- wartość "1 585 mm" bywa skutkiem odczytania wymiaru pomocniczego (np. pomniejszonego o okładziny, luz lub inny detal),
- wartość "385 mm" jest typowa dla lokalnych odległości na przekroju (np. odstęp, grubość strefy lub element konstrukcyjny), a nie dla całkowitej szerokości szybu.
Wskazówka egzaminacyjna: zawsze sprawdzaj, między jakimi punktami poprowadzona jest linia wymiarowa oraz czy opisuje obrys szybu, czy tylko jeden z elementów znajdujących się w jego wnętrzu.
