KWALIFIKACJA INF8 - STYCZEŃ 2023

PYTANIE NR 36.

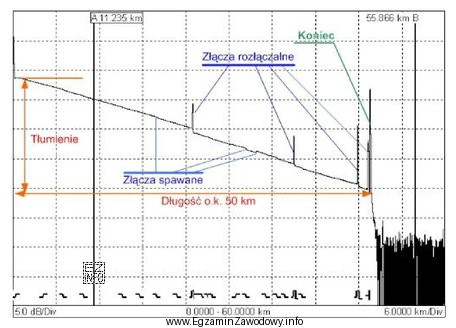

Na podstawie przedstawionego na rysunku reflektogramu włókna światłowodowego określ jego tłumienie.
Ilustracja przedstawia reflektogram włókna światłowodowego, który jest wykorzystywany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tłumienie z reflektogramu OTDR określa się jako spadek poziomu sygnału (w dB) pomiędzy początkiem badanego odcinka a punktem końcowym włókna, z uwzględnieniem strat na zdarzeniach widocznych na wykresie.
Na przedstawionym wykresie odczyt spadku wynosi w przybliżeniu 20 dB, dlatego ta odpowiedź jest właściwa.

Pełne wyjaśnienie:

Reflektogram (wynik pomiaru OTDR) przedstawia poziom sygnału rozproszonego w funkcji odległości. Oś pionowa jest podana w decybelach, a oś pozioma w jednostkach długości (zwykle metry lub kilometry). W miarę oddalania się od początku toru poziom "tła" (linia opadająca) maleje, ponieważ sygnał jest tłumiony w kablu i na elementach łączeniowych.

Jak wyznacza się tłumienie z reflektogramu?

  • Wyznacza się poziom odniesienia na początku badanego odcinka (po strefie martwej/obszarze, gdzie wykres jest wiarygodny).
  • Następnie odczytuje się poziom na końcu włókna (przed samym zakończeniem/zdarzeniem końca toru) lub w punkcie wskazanym w zadaniu.
  • Różnica tych poziomów w dB jest tłumieniem całkowitym odcinka. Jeśli na trasie są złącza lub spawy, mogą być widoczne jako skoki/spadki – w praktyce składają się one na sumaryczne straty.

W tym zadaniu poprawna jest wartość przybliżona "Około 20 dB", ponieważ odpowiada różnicy poziomu na początku i na końcu toru widocznej na rysunku.

Dlaczego pozostałe odpowiedzi są błędne?

  • "Około 5 dB" i "Około 10 dB" to typowe wartości dla krótszych odcinków lub torów z mniejszą liczbą zdarzeń; nie pasują do spadku poziomu widocznego na wykresie.
  • "Około 30 dB" zawyża wynik – odpowiadałoby to znacznie większemu spadkowi tła lub większej liczbie/większym stratom na zdarzeniach niż pokazano.

Wskazówka egzaminacyjna: zawsze upewnij się, czy pytanie dotyczy tłumienia całkowitego (w dB), a nie tłumienia jednostkowego (dB/km). Gdy w odpowiedziach są tylko wartości w dB i brak długości do przeliczenia, zwykle chodzi o tłumienie całkowite odczytane bezpośrednio z reflektogramu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram OTDR to wykres pokazujący poziom sygnału rozproszonego w światłowodzie w funkcji odległości. Pozwala ocenić tłumienie oraz znaleźć miejsca zdarzeń, takich jak spawy, złącza czy koniec włókna, na podstawie zmian (skoków) i nachylenia linii tła.
Tłumienie całkowite odczytuje się jako różnicę poziomu (w dB) między początkiem analizowanego odcinka a punktem końcowym wskazanym na wykresie. W praktyce porównuje się poziom "tła" tuż po początku toru z poziomem "tła" przed końcem włókna.
Linia opada, bo w miarę długości włókna rośnie tłumienie: część mocy jest tracona w materiale włókna (absorpcja, rozpraszanie) oraz na elementach toru (spawy, złącza). OTDR widzi to jako spadek poziomu sygnału rozproszonego na osi dB.
Skoki i nagłe zmiany poziomu zwykle oznaczają zdarzenia w torze: spawy (małe straty), złącza (większe straty) lub odbicia od elementów refleksyjnych. Takie miejsca mogą zwiększać sumaryczne tłumienie i są kluczowe przy odbiorze oraz diagnostyce toru.
Najczęstsze błędy to: mylenie tłumienia całkowitego (dB) z jednostkowym (dB/km), odczyt w strefie martwej przy początku, branie wartości z pojedynczego zdarzenia zamiast różnicy początku i końca oraz pomijanie skali osi (zbyt "na oko").
Tak. Tłumienie całkowite toru to suma strat w samym włóknie (zależnych od długości i właściwości) oraz strat zdarzeniowych, np. na spawach i złączach. Na reflektogramie widać to jako nachylenie tła (włókno) i skoki (zdarzenia).
Koniec włókna zwykle objawia się dużym zdarzeniem i gwałtowną zmianą wykresu (często z silnym odbiciem), po którym nie widać już typowego tła sygnału. To punkt, do którego najczęściej odnosi się odczyt tłumienia całkowitego badanego odcinka.
Miernik mocy i źródło światła stosuje się, gdy celem jest dokładny pomiar tłumienia transmisyjnego całego toru "end-to-end" dla danej długości fali. OTDR jest świetny do lokalizacji zdarzeń, ale w niektórych sytuacjach pomiar mocy bywa prostszy i bardziej bezpośredni.
Wpływ mają m.in. długość fali pomiaru, szerokość impulsu (rozdzielczość vs zasięg), czas uśredniania, ustawienia zakresu oraz współczynnik załamania użyty do przeliczeń odległości. Złe ustawienia mogą zniekształcić wykres i utrudnić poprawny odczyt.
Ćwicz odczyt osi dB i odległości na różnych reflektogramach, ucz się rozpoznawać typowe zdarzenia (spaw, złącze, koniec włókna) i zawsze ustal, czy pytanie dotyczy tłumienia całkowitego czy jednostkowego. Pomaga też praca na symulatorach lub przykładowych wydrukach OTDR.
info

Około 29% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Materiały:

  • Instrukcje obsługi i poradniki interpretacji reflektogramów OTDR (materiały producentów mierników)
  • Podręczniki/szkolenia z pomiarów światłowodowych (OTDR, miernik mocy, źródło światła)
  • Ćwiczenia praktyczne: odczyt tłumienia całkowitego i strat zdarzeniowych z przykładowych reflektogramów
