KWALIFIKACJA BUD13 - WRZESIEŃ 2015



PYTANIE NR 20.

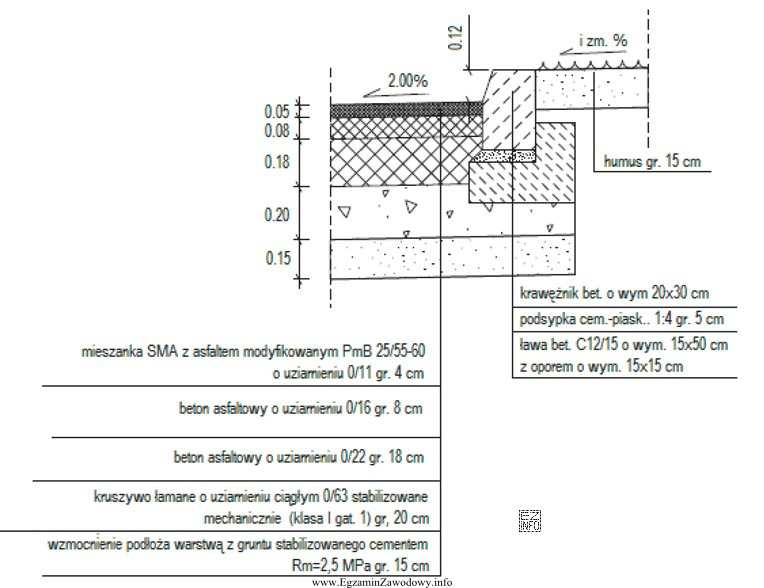

Na podstawie przedstawionego na rysunku szczegółu konstrukcyjnego nawierzchni drogowej określ materiał, z którego wykonana jest podbudowa zasadnicza.
Ilustracja przedstawia szczegół konstrukcyjny nawierzchni drogowej, prawdopodobnie w formie przekroju poprzecznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podbudowa zasadnicza to nośna warstwa konstrukcyjna nawierzchni, wskazana na przekroju jako "podbudowa". Na rysunku przypisano jej materiał typu beton asfaltowy o uziarnieniu 0/22, co odpowiada typowej mieszance dla warstw o większym uziarnieniu niż 0/16 i innych niż SMA.

Pełne wyjaśnienie:

Pytanie wymaga odczytania z przekroju konstrukcyjnego nawierzchni, z jakiego materiału wykonano warstwę opisaną jako podbudowa zasadnicza. Kluczowe jest rozróżnienie warstw (np. ścieralnej, wiążącej i podbudów) oraz kojarzenie ich z typowymi rodzajami materiałów i oznaczeniami mieszanek.

Poprawna odpowiedź: beton asfaltowy o uziarnieniu 0/22 – jest to mieszanka mineralno-asfaltowa o stosunkowo większym uziarnieniu, często stosowana w warstwach o charakterze nośnym (w porównaniu do mieszanek o drobniejszym uziarnieniu). W zadaniu to właśnie ta mieszanka jest przypisana na rysunku do warstwy nazwanej "podbudowa zasadnicza".

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Beton asfaltowy 0/16 – to mieszanka o drobniejszym uziarnieniu. Może występować w innych warstwach (np. wiążących) zależnie od projektu, ale w tym przekroju nie jest wskazana jako materiał podbudowy zasadniczej.
  • Kruszywo łamane 0/63 stabilizowane mechanicznie – to typowy materiał podbudowy z kruszywa (podbudowa kruszywowa), lecz w pytaniu należy trzymać się tego, co opisano na rysunku. Jeśli na przekroju podbudowa zasadnicza jest asfaltowa, odpowiedź kruszywowa nie pasuje.
  • Mieszanka SMA 0/11 z asfaltem modyfikowanym – SMA jest zwykle kojarzona z warstwami o wysokiej odporności na koleinowanie, często stosowanymi bliżej powierzchni (np. jako warstwa ścieralna) niż jako podbudowa zasadnicza. W tym zadaniu nie odpowiada warstwie wskazanej w przekroju.

Wskazówka egzaminacyjna: najpierw znajdź na rysunku dokładną nazwę warstwy ("podbudowa zasadnicza"), a dopiero potem odczytaj przypisany materiał i uziarnienie. Nie wybieraj odpowiedzi "na logikę" bez sprawdzenia opisu warstwy na przekroju.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest podbudowa zasadnicza w konstrukcji nawierzchni drogowej?
Podbudowa zasadnicza to główna warstwa nośna nawierzchni, której zadaniem jest przeniesienie obciążeń z wyższych warstw na podłoże. Może być wykonana m.in. z mieszanek mineralno-asfaltowych lub z kruszyw, zależnie od projektu i kategorii ruchu.
Jak odróżnić na rysunku warstwę wiążącą od podbudowy zasadniczej?
Najpewniejsza metoda to odczytanie opisów warstw w legendzie lub bezpośrednio na przekroju. Warstwa wiążąca leży zwykle pod warstwą ścieralną, a podbudowa zasadnicza znajduje się niżej i pełni funkcję nośną. Sama "grubość" nie zawsze wystarcza do rozróżnienia.
Co oznacza zapis uziarnienia 0/22 w mieszankach asfaltowych?
Zapis 0/22 informuje o zakresie uziarnienia kruszywa w mieszance: od frakcji najdrobniejszej (około 0) do maksymalnego wymiaru ziarna 22 mm. Większa wartość górna zwykle oznacza mieszankę "grubszą" niż np. 0/16.
Dlaczego w odpowiedziach pojawia się SMA, skoro pytanie dotyczy podbudowy?
To typowy "dystraktor" egzaminacyjny. SMA jest znaną mieszanką mineralno-asfaltową, ale często kojarzy się ją z warstwami bliżej powierzchni z uwagi na odporność na koleinowanie. W zadaniu trzeba kierować się tym, co przypisano do podbudowy na rysunku, a nie samą znajomością nazwy.
Czy podbudowa zasadnicza zawsze jest z kruszywa 0/63 stabilizowanego mechanicznie?
Nie. Podbudowa zasadnicza może być kruszywowa (np. mieszanki niezwiązane), ale w wielu rozwiązaniach projektowych występują także podbudowy asfaltowe. Dlatego w zadaniach z przekrojem należy odczytać konkretny materiał z dokumentacji, a nie zakładać jednego schematu.
Jakie są najczęstsze błędy przy zadaniach z przekrojem konstrukcyjnym nawierzchni?
Najczęściej myli się nazwy warstw (wiążąca vs podbudowa), wybiera odpowiedź "na pamięć" bez sprawdzenia legendy, albo sugeruje się samym uziarnieniem. Pomaga zasada: najpierw identyfikacja warstwy na rysunku, potem odczyt materiału i parametrów.
Jak przygotować się do pytań o warstwy nawierzchni na egzaminie BUD.13?
Ćwicz czytanie typowych przekrojów: rozpoznawaj nazwy warstw, ich kolejność i funkcje. Ucz się oznaczeń mieszanek (AC, SMA) oraz uziarnień (np. 0/11, 0/16, 0/22). Warto rozwiązywać zadania z rysunkami i legendą, bo to kluczowa umiejętność.
Jakie mieszanki asfaltowe najczęściej występują w warstwach konstrukcyjnych?
W praktyce spotyka się różne mieszanki mineralno-asfaltowe, m.in. beton asfaltowy (AC) o różnych uziarnieniach oraz SMA. Dobór zależy od warstwy (ścieralna, wiążąca, podbudowa), obciążeń ruchem i wymagań trwałości. Na egzaminie zawsze opieraj się na opisie w projekcie/rysunku.
Kiedy w konstrukcji drogi stosuje się podbudowę asfaltową zamiast kruszywowej?
Podbudowę asfaltową stosuje się m.in. wtedy, gdy wymagana jest większa nośność i szczelność, albo gdy projekt zakłada konstrukcję podatną z warstwami asfaltowymi. Decyzja wynika z projektu i warunków ruchu oraz podłoża. W zadaniach testowych kluczowe jest jednak odczytanie warstwy z przekroju.
Jak sprawdzić, która odpowiedź pasuje do warstwy "podbudowa zasadnicza" na rysunku?
Odszukaj na przekroju etykietę "podbudowa zasadnicza" i sprawdź, jaki materiał opisano przy tej warstwie (np. rodzaj mieszanki i uziarnienie). Następnie dopasuj to 1:1 do odpowiedzi. Nie sugeruj się tym, co "zwykle bywa" w innych konstrukcjach.
info

To pytanie poprawnie rozwiązuje 40% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że podbudowa zasadnicza to nośna warstwa konstrukcyjna nawierzchni, wskazana na przekroju jako "podbudowa".

Źródła:

  • PN-EN 13108-1: Mieszanki mineralno-asfaltowe — Wymagania — Część 1: Beton asfaltowy (AC)
  • PN-EN 13108-5: Mieszanki mineralno-asfaltowe — Wymagania — Część 5: Mieszanka SMA
  • PN-EN 13242: Kruszywa do niezwiązanych i hydraulicznie związanych materiałów stosowanych w obiektach budowlanych i budownictwie drogowym

Materiały:

  • Podręczniki/kompendia z budowy nawierzchni drogowych (warstwy i ich funkcje)
  • Materiały dydaktyczne do kwalifikacji BUD.13 z interpretacji dokumentacji robót drogowych
  • Normy PN-EN dotyczące mieszanek mineralno-asfaltowych i kruszyw (do rozumienia oznaczeń AC, SMA oraz uziarnień)
