KWALIFIKACJA BUD18 - CZERWIEC 2022



PYTANIE NR 3.

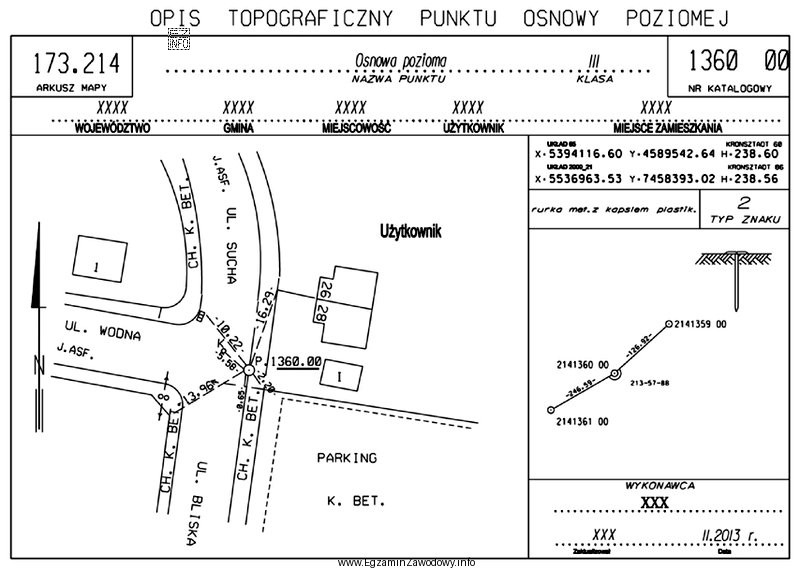

Na podstawie przedstawionego opisu topograficznego punktu szczegółowej poziomej osnowy geodezyjnej określ, w jakiej odległości od kratki ściekowej należy szukać punktu nr 1360.
Ilustracja przedstawia fragment mapy topograficznej z oznaczeniami geodezyjnymi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W opisie topograficznym każda linia miarowa prowadzi od punktu osnowy do konkretnego szczegółu terenowego.
Domiar do symbolu kratki ściekowej na szkicu wynosi 10,22 m. Pozostałe liczby (np. 5,58 m lub 13,96 m) odnoszą się do innych elementów, takich jak narożniki krawężnika lub budynek.

Pełne wyjaśnienie:

Opis topograficzny punktu osnowy poziomej służy do odnalezienia znaku w terenie. Kluczową częścią dokumentu jest szkic sytuacyjny z domiarami, czyli odległościami (zwykle poziomymi) mierzonymi od znaku osnowy do trwałych, łatwo rozpoznawalnych szczegółów terenowych.

W tym zadaniu trzeba wskazać, w jakiej odległości od kratki ściekowej należy szukać punktu nr 1360. Na szkicu należy więc:

  • odszukać symbol punktu osnowy (kółko z kropką i numerem 1360),
  • odszukać symbol kratki ściekowej,
  • prześledzić linię miarową łączącą punkt osnowy z kratką i odczytać przypisaną do niej wartość.

Prawidłowy domiar do kratki ściekowej wynosi 10,22 m, ponieważ jest wpisany bezpośrednio na linii prowadzącej do tego symbolu.

Odpowiedź "5,58 m" jest błędna, bo odpowiada domiarowi do innego szczegółu (np. narożnika krawężnika) i wynika zwykle z pomylenia końców linii miarowych. Odpowiedź "13,96 m" także dotyczy innego narożnika/krawężnika, a nie kratki ściekowej. Odpowiedź "2,20 m" nie pasuje do przedstawionych domiarów i może wynikać z błędnego odczytu lub dopasowania "na oko" bez sprawdzenia symbolu obiektu.

Wskazówka egzaminacyjna: zawsze odczytuj odległość dopiero po potwierdzeniu symbolu obiektu (tu: kratka ściekowa) oraz po sprawdzeniu, że liczba leży na tej samej linii miarowej, która do niego prowadzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest opis topograficzny punktu osnowy geodezyjnej?
Opis topograficzny to dokument opisujący położenie punktu osnowy w terenie. Zawiera m.in. szkic sytuacyjny oraz domiary do trwałych szczegółów (np. narożnik budynku, krawężnik, kratka ściekowa), aby geodeta mógł punkt łatwo odnaleźć lub odtworzyć.
Jak rozpoznać na szkicu symbol punktu osnowy poziomej?
Na szkicach opisów topograficznych punkt osnowy jest zwykle oznaczony wyraźnym znakiem (np. kółko z kropką) i podpisany numerem punktu. Od tego znaku wychodzą linie miarowe z podanymi odległościami do wybranych szczegółów terenowych.
Jak odczytać domiar do kratki ściekowej w opisie topograficznym?
Najpierw znajdź symbol kratki ściekowej, następnie sprawdź, która linia miarowa łączy ją z punktem osnowy. Odczytaj liczbę wpisaną na tej linii. Nie wybieraj wartości "najbliższej" – musi dotyczyć dokładnie tego obiektu.
Dlaczego na jednym szkicu jest kilka różnych odległości od punktu osnowy?
Punkt osnowy wiąże się domiarami do kilku szczegółów terenowych, aby jego położenie dało się jednoznacznie sprawdzić w terenie. Gdy jeden obiekt zniknie lub zostanie przebudowany, pozostałe domiary nadal pozwalają odnaleźć lub zrekonstruować punkt.
Czy domiary w opisie topograficznym to odległości poziome czy po stoku?
W praktyce opis topograficzny służy do lokalizacji w planie, dlatego domiary traktuje się jako odległości w poziomie (planarne). Na egzaminie kluczowe jest, by odczytać wartość przypisaną do właściwego szczegółu na szkicu, a nie przeliczać jej z innych wielkości.
Jakie błędy najczęściej popełnia się przy odczycie domiarów ze szkicu?
Najczęstsze pomyłki to: odczyt liczby z linii prowadzącej do innego obiektu, pomylenie symboli (np. kratka ściekowa vs narożnik krawężnika) oraz pomijanie podpisów i strzałek. Pomaga zasada: najpierw obiekt, potem linia, na końcu wartość.
Jakie obiekty terenowe są dobre jako szczegóły domiarowe w mieście?
W terenach zurbanizowanych często wykorzystuje się trwałe elementy infrastruktury: narożniki budynków, krawężniki, słupy, studzienki i kratki ściekowe. Ważne, by obiekt był stabilny w czasie, łatwy do jednoznacznego rozpoznania i dostępny do pomiaru.
Kiedy w praktyce geodeta korzysta z opisu topograficznego punktu osnowy?
Korzysta się z niego przy zakładaniu i weryfikacji osnowy roboczej, przy pomiarach sytuacyjnych oraz gdy trzeba odszukać punkt osnowy do pracy w terenie. Dokument ułatwia szybkie dotarcie do miejsca i kontrolę, czy odnaleziony znak to właściwy punkt.
Czy jedna kratka ściekowa wystarczy do znalezienia punktu osnowy?
Zwykle nie. Kratka ściekowa jest pomocna jako charakterystyczny szczegół, ale punkt powinno się potwierdzić kilkoma domiarami do różnych obiektów. Zmiany w infrastrukturze (remonty ulic) mogą przesunąć lub wymienić elementy, dlatego weryfikacja z kilku kierunków jest bezpieczniejsza.
Jak podejść do takich zadań na egzaminie zawodowym technika geodety?
Pracuj metodycznie: (1) odszukaj numer punktu, (2) rozpoznaj symbol wymaganego obiektu, (3) śledź linię miarową do tego obiektu, (4) odczytaj wartość. Jeśli kilka liczb jest podobnych, sprawdź jeszcze raz koniec linii i opis szczegółu.
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "W opisie topograficznym każda linia miarowa prowadzi od punktu osnowy do konkretnego szczegółu terenowego.Domiar do symbolu kratki ściekowej na szkicu wynosi 10,22 m."

Źródła:

  • Rozporządzenie Ministra Rozwoju, Pracy i Technologii z dnia 27 lipca 2021 r. w sprawie ewidencji gruntów i budynków, Dz.U. 2021 poz. 1390

Materiały:

  • Materiały dydaktyczne z geodezji inżynieryjnej: osnowy geodezyjne i ich stabilizacja
  • Ćwiczenia praktyczne: odczyt szkiców sytuacyjnych i identyfikacja symboli topograficznych
  • Przykładowe opisy topograficzne punktów osnowy udostępniane w zasobie geodezyjnym (do nauki odczytu domiarów)
