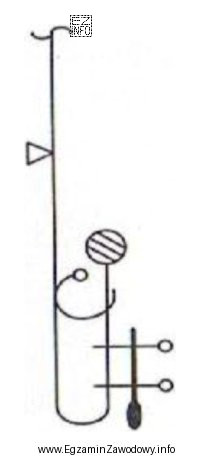

Węzeł technologiczny przedstawia kolejność operacji wykończeniowych za pomocą symboli. W tym zadaniu kluczowe jest, aby odczytać tylko to, co zostało pokazane na rysunku, bez dopowiadania "typowych" czynności.
Widoczne symbole odpowiadają następującym operacjom:
- Obcięcie mankietu – symbol trójkąta przy linii materiału wskazuje miejsce cięcia, czyli usunięcie przetartego fragmentu nogawki.
- Obrzucenie krawędzi – znak operacji maszynowej przy krawędzi sugeruje zabezpieczenie przed strzępieniem (np. owerlokiem).
- Założenie obrębu – materiał jest podwinięty do wewnątrz w kształt litery "U", co oznacza wykonanie obrębu.
- Podszycie kryto – okrąg wypełniony ukośnym kreskowaniem symbolizuje ścieg niewidoczny od strony prawej (podszycie/ścieg kryty).
Dlatego poprawna jest odpowiedź: "Obcięcie mankietu, obrzucenie krawędzi, założenie obrębu i podszycie kryto." – dokładnie odpowiada zestawowi symboli z rysunku.
Pozostałe propozycje są błędne z typowych powodów egzaminacyjnych:
- Wariant z doszyciem taśmy wzmacniającej dodaje operację i warstwę materiału, której nie pokazano (brak dodatkowej warstwy/symbolu). To przykład błędu "dopisywania" czynności z praktyki, mimo że nie wynika to z dokumentacji.
- Wariant z podklejeniem przetarcia również wprowadza klejenie, które miałoby swoje oznaczenia/warstwy – na schemacie ich nie ma.
- Wariant z przestębnowaniem myli dwa sposoby wykończenia: przestębnowanie daje widoczny ścieg na zewnątrz, a rysunek wskazuje podszycie kryte (ścieg niewidoczny od strony prawej).
Wskazówka na egzamin: jeśli w odpowiedzi pojawia się dodatkowa operacja (taśma, klejenie, ozdobne przeszycie), upewnij się, że ma ona jednoznaczny symbol na węźle. Jeśli nie – taka odpowiedź zwykle jest pułapką.
