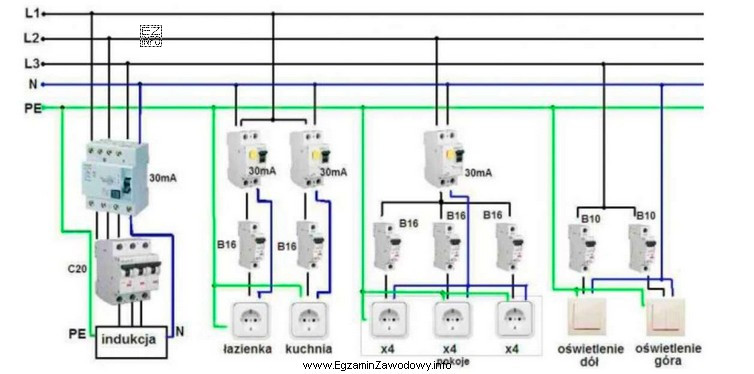

Aby poprawnie określić liczbę jednofazowych obwodów gniazd wtyczkowych na schemacie instalacji, nie należy liczyć samych symboli gniazd. W instalacjach budynkowych jeden obwód gniazd może zasilać kilka (a nawet kilkanaście) punktów gniazdowych, ale nadal jest to jeden obwód, jeśli ma wspólne zasilanie i jest prowadzony jako jeden tor obwodu końcowego.
W praktyce na schemacie obwód gniazd 1~ rozpoznaje się po tym, że:
- dotyczy gniazd jednofazowych (zasilanie L, N oraz przewód ochronny PE),
- ma przypisane oznaczenie obwodu (opis, numer, nazwa pomieszczenia/ciągu),
- jest zwykle powiązany z konkretnym zabezpieczeniem w rozdzielnicy (oddzielny wyłącznik nadprądowy, czasem wspólnie pod RCD, ale z osobnym zabezpieczeniem nadprądowym).
Poprawna metoda zliczania polega więc na tym, aby:
- odszukać na schemacie wszystkie gałęzie opisane jako gniazda 1~,
- sprawdzić, które z nich stanowią odrębne obwody (oddzielne opisy/numery lub oddzielne zabezpieczenia),
- nie dublować odgałęzień w obrębie tego samego obwodu (rozgałęzienie nie tworzy nowego obwodu),
- nie wliczać obwodów oświetleniowych ani obwodów trójfazowych, jeśli pytanie dotyczy wyłącznie jednofazowych obwodów gniazd.
Odpowiedź "5 obwodów" jest zgodna z takim zliczaniem: na schemacie da się wskazać pięć niezależnych jednofazowych obwodów przeznaczonych do zasilania gniazd wtyczkowych.
Odpowiedzi rozbieżne, takie jak "7 obwodów", "12 obwodów" i "14 obwodów", zwykle wynikają z typowych pomyłek: liczenia pojedynczych gniazd zamiast obwodów, traktowania rozgałęzień jako osobnych obwodów albo doliczania obwodów innych niż gniazdowe (np. oświetlenia lub urządzeń stałych).
