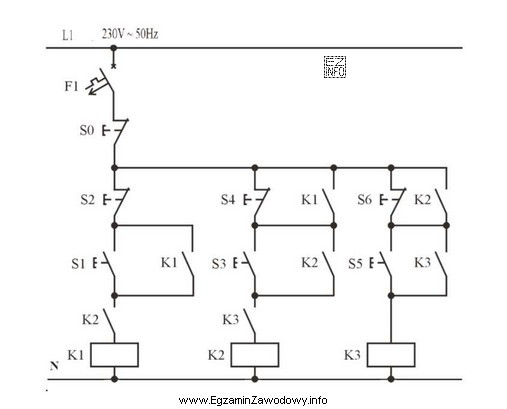

W zadaniach typu "Na podstawie schematu określ kolejność załączania" kluczowe jest rozróżnienie elementów toru zasilania i elementów toru sterowania. Oznaczenie F w praktyce schematowej bardzo często dotyczy aparatu zabezpieczającego (np. bezpiecznika lub wyłącznika nadprądowego). Oznaczenia S zwykle odnoszą się do łączników/przycisków/przełączników, które realizują funkcje sterowania.
Logika uruchomienia układu jest zwykle taka, że:
- najpierw musi istnieć możliwość doprowadzenia energii do obwodu oraz jego zabezpieczenie (stąd element typu F bywa na początku sekwencji),
- następnie wykonywane są działania sterujące (S*), często w określonej kolejności wynikającej z połączeń na schemacie, styków pomocniczych, blokad oraz warunków "zezwolenia".
Odpowiedź "F1, S5, S3, S1" należy traktować jako wynik analizy: kolejne elementy są załączane w takiej kolejności, w jakiej schemat umożliwia przejście od stanu spoczynkowego do stanu pracy. Proponowane odpowiedzi błędne typowo reprezentują trzy częste pułapki:
- Przestawienie kolejności sterowania (np. rozpoczynanie od innego łącznika niż wynika z warunków na schemacie),
- Dopisywanie zbędnych elementów (dłuższa sekwencja z dodatkowymi S*, która wygląda "profesjonalnie", ale nie wynika z rysunku),
- Błąd zapisu i czytelności (brak separatorów, różna liczba elementów), co na egzaminie może prowadzić do omyłki nawet przy dobrej wiedzy.
Wskazówka egzaminacyjna: analizuj schemat "od zasilania do odbiornika" i "od warunków zezwolenia do elementu wykonawczego". Zwracaj uwagę na styki, blokady i to, co musi być spełnione, aby kolejny krok w ogóle był możliwy.
