KWALIFIKACJA ELE2 - WRZESIEŃ 2015 (test 2)

PYTANIE NR 21.

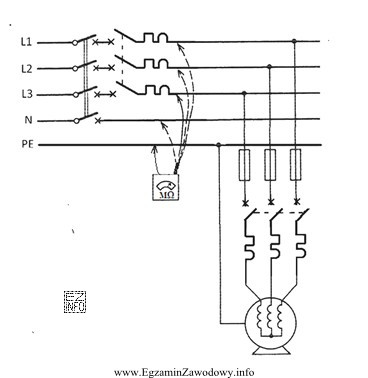

Na podstawie przedstawionego schematu, przy odłączonych łącznikach, można wykonać pomiar
Ilustracja przedstawia schemat elektryczny, który jest używany w kontekście egzaminu zawodowego dla elektryków, kwalifikacja
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przy odłączonych łącznikach instalacja jest w stanie beznapięciowym, więc można wykonać pomiar rezystancji (stanu) izolacji przewodów między żyłami oraz względem ziemi.
Pozostałe propozycje dotyczą pomiarów wymagających zasilania (asymetria napięć) albo innego obiektu i procedury (uzwojenia silnika, skuteczność SWZ).

Pełne wyjaśnienie:

Warunek "przy odłączonych łącznikach" oznacza, że badany obwód jest rozłączony od zasilania. W takiej sytuacji typowym i poprawnym badaniem jest pomiar stanu (rezystancji) izolacji przewodów. Taki pomiar wykonuje się specjalnym miernikiem, przykładając napięcie pomiarowe i oceniając, czy izolacja nie jest zawilgocona, uszkodzona lub nadmiernie zużyta.

Odpowiedź "stan izolacji uzwojeń silnika" nie pasuje, ponieważ dotyczy innego obiektu (silnika), a nie przewodów instalacji pokazanych na schemacie. Nawet jeśli zasada pomiaru izolacji jest podobna, pytanie ogranicza się do tego, co wynika z przedstawionego układu, a nie z ogólnej diagnostyki maszyn.

Odpowiedź "asymetria napięcia zasilającego" jest nieprawidłowa, bo asymetrię można ocenić dopiero wtedy, gdy instalacja jest zasilana i można porównać wartości napięć (zwykle w układzie trójfazowym). Przy rozłączonych łącznikach nie ma warunków do takiego pomiaru.

Odpowiedź "skuteczność samoczynnego wyłączenia napięcia" (SWZ) odnosi się do pomiarów ochronnych, które wykonuje się w określonych warunkach i zwykle wymagają one obecności napięcia w obwodzie oraz odpowiedniego toru zwarciowego. Sam fakt odłączenia łączników wskazuje, że ten typ weryfikacji nie jest tu właściwy.

Wskazówka egzaminacyjna: najpierw oceń, czy w pytaniu jest informacja o zasilaniu. Jeśli obwód jest odłączony, myśl o pomiarach realizowanych "na postoju" (izolacja), a nie o parametrach pracy sieci (napięcia, asymetrie) czy testach działania zabezpieczeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To badanie rezystancji izolacji między żyłami przewodu oraz między żyłami a ziemią. Wykonuje się je miernikiem rezystancji izolacji, aby wykryć zawilgocenie, uszkodzenia mechaniczne lub starzenie izolacji i ocenić, czy obwód jest bezpieczny.
Odłączenie łączników zapewnia stan beznapięciowy i separację od zasilania, co zwiększa bezpieczeństwo oraz zapobiega uszkodzeniu przyrządów. Pomiar izolacji polega na przyłożeniu napięcia pomiarowego z miernika, więc obwód nie powinien być zasilany z sieci.
Nie. Asymetria dotyczy porównania wartości napięć w czasie pracy zasilania (najczęściej w układzie trójfazowym). Gdy obwód jest odłączony, nie ma wartości napięcia do porównania, więc taki pomiar nie ma sensu w tych warunkach.
Stosuje się mierniki rezystancji izolacji (często nazywane megomomierzami). Pozwalają one przyłożyć napięcie pomiarowe i odczytać rezystancję izolacji. Ważne jest dobranie zakresu do instalacji i zachowanie zasad bezpieczeństwa podczas podłączania.
Najczęściej są to: zawilgocenie (np. w kanałach lub bruzdach), uszkodzenia mechaniczne powłoki, zabrudzenia przewodzące na osprzęcie, przegrzanie izolacji oraz starzenie materiału. Niski wynik jest sygnałem do diagnostyki i usunięcia przyczyny.
Przewody instalacji to elementy toru zasilania (kable/żyły między aparaturą). Uzwojenia silnika są częścią maszyny elektrycznej. Jeśli pytanie mówi o schemacie instalacji i łącznikach, zwykle chodzi o przewody i aparaturę, a nie o diagnostykę samego silnika.
Taki pomiar wykonuje się w ramach badań ochronnych instalacji, w warunkach umożliwiających ocenę działania zabezpieczeń (np. sprawdzenie parametrów pętli zwarcia). W praktyce wymaga to odpowiedniego stanu obwodu i często obecności napięcia, więc nie sprowadza się do pracy przy rozłączonych łącznikach.
Najpierw zapewnia się bezpieczny stan pracy: odłączenie zasilania, weryfikację braku napięcia oraz rozłączenie elementów mogących zafałszować wynik (np. odbiorników, elektroniki). Następnie dobiera się metodę i podłączenia miernika zgodnie z instrukcją i zasadami BHP.
Typowe pomyłki to ignorowanie warunku "odłączone łączniki" i wybór pomiarów wymagających zasilania, mylenie obiektu pomiaru (przewody vs silnik) oraz utożsamianie wszystkich badań z "ochroną przeciwporażeniową" bez sprawdzenia, czy warunki pomiaru są spełnione.
Pośrednio tak, bo w obiektach z instalacjami gazowymi bezpieczeństwo techniczne obejmuje również stan instalacji elektrycznej (np. zasilanie urządzeń, automatyka, wentylacja). Sprawna izolacja przewodów zmniejsza ryzyko uszkodzeń, awarii i niebezpiecznych zdarzeń związanych z energią elektryczną.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • PN-EN 61557-2, Bezpieczeństwo elektryczne w sieciach niskiego napięcia do 1000 V AC i 1500 V DC – Urządzenia do badań, pomiarów lub monitorowania środków ochronnych – Część 2: Rezystancja izolacji
  • PN-HD 60364 (seria), Instalacje elektryczne niskiego napięcia – część dotycząca sprawdzania/odbioru instalacji (dokładny arkusz zależy od wydania i zakresu)

Materiały:

  • Normy i wytyczne dotyczące sprawdzania instalacji elektrycznych oraz badań ochronnych (np. seria PN-HD 60364 oraz PN-EN 61557 – zakres zależy od badanego parametru)
  • Instrukcje obsługi mierników rezystancji izolacji (megomomierzy) i przykładowe procedury pomiarowe producentów
  • Podręczniki z elektrotechniki praktycznej: pomiary instalacji, pomiary ochronne, rezystancja izolacji
