Telefon IP (VoIP) działa jednocześnie w dwóch "warstwach" konfiguracji: warstwie IP oraz warstwie usługi telefonicznej. Dlatego w zadaniu poprawny zestaw parametrów musi spełniać oba warunki.
- Adres IP telefonu musi należeć do tej samej podsieci co pozostałe urządzenia w danym segmencie z rysunku. Jeśli adres nie pasuje do podsieci (albo ma niezgodną maskę), telefon nie będzie komunikował się poprawnie nawet lokalnie.
- Brama domyślna to adres interfejsu routera (lub urządzenia pełniącego funkcję routingu) w tej podsieci. Brama jest potrzebna, gdy serwer telefonii lub inne zasoby znajdują się poza lokalną siecią. Częstym błędem jest wpisanie jako bramy adresu serwera usługi – to nie działa, bo brama musi routować ruch IP.
- Serwer telefonii VoIP (proxy/registrar) to element usługi, do którego telefon wysyła żądanie rejestracji i przez który realizuje sygnalizację połączeń. Bez poprawnego adresu serwera urządzenie może mieć łączność IP, ale nie zarejestruje konta i nie zestawi rozmów.

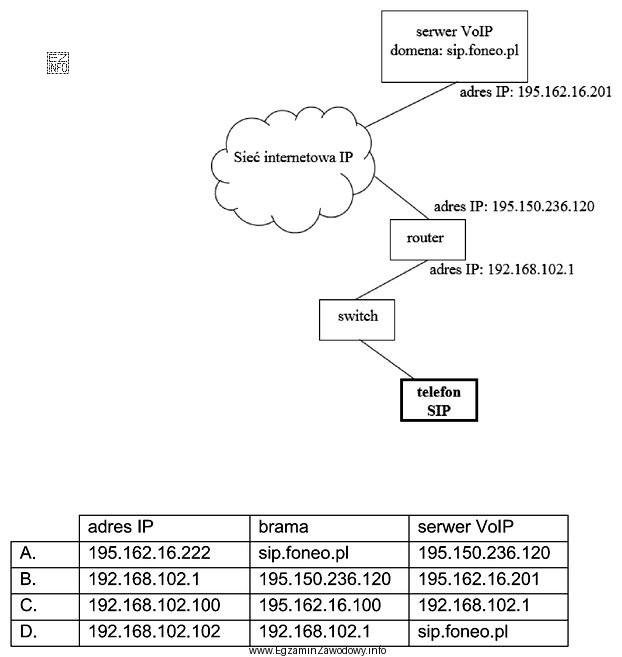

W tym typie zadania wybiera się odpowiedź, w której wartości są zgodne ze schematem i rolami: adres IP przypisany do telefonu, brama wskazująca właściwy router dla tej podsieci oraz poprawny adres serwera usługi. Odpowiedzi błędne zwykle zawierają jeden z typowych problemów: IP z innej podsieci, bramę z innej sieci lub podstawienie adresu serwera jako bramy (zamiana ról), ewentualnie serwer wpisany jako adres IP telefonu.
Wskazany jako poprawny wariant zawiera: IP: 192.168.102.1, Brama: 195.150.236.120, Serwer VoIP: sip.foneo.pl – czyli komplet parametrów IP i usługi potrzebnych do pracy telefonu w przedstawionej topologii.
