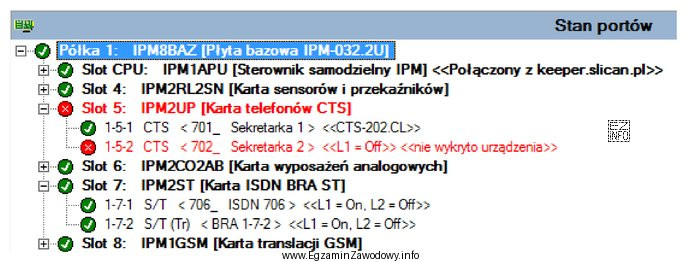

W oknie "Stan portów" centrali (konfigurator/diagnostyka) każdy port ma przypisany status. Zasadą w takich narzędziach jest, że zielony sygnalizuje stan poprawny (urządzenie wykryte albo brak błędu), a czerwony – problem wymagający interwencji.
W pokazanej strukturze drzewiastej tylko Slot 5: IPM2UP (karta telefonów CTS) ma błąd, a po rozwinięciu widać dwa porty:
- 1-5-1 – zielony, aparat wykryty (działa).
- 1-5-2 – czerwony z komunikatem "nie wykryto urządzenia" (numer 702 jest skonfigurowany, ale aparat fizycznie nie jest podłączony lub nie jest widziany przez centralę).
Z tego wynika, że aby usunąć wskazany brak, można (i należy) podłączyć dokładnie jeden dodatkowy telefon do portu 1-5-2. To jest liczba "dodatkowych" aparatów wynikająca bezpośrednio z diagnostyki.
Dlaczego pozostałe odpowiedzi są błędne?
- 2 i 3: wymagałyby istnienia dwóch lub trzech portów z komunikatem braku urządzenia. Na liście widoczny jest tylko jeden taki port.
- 4: to typowy błąd interpretacji, że "zielone sloty" oznaczają wolne miejsca na kolejne telefony. Zielony status w tym widoku informuje o braku problemów, a nie o wolnych zasobach do rozbudowy.
Wskazówka egzaminacyjna: jeżeli pytanie odwołuje się do "stanu portów", najpierw policz porty z komunikatami typu "nie wykryto", "brak urządzenia", "błąd" i dopiero potem wnioskuj o liczbie aparatów do podłączenia. Nie myl tego z rozbudową centrali o nowe karty.
