KWALIFIKACJA BUD8 - STYCZEŃ 2016

PYTANIE NR 32.
Na podstawie przedstawionej instrukcji montażu płyt Kronotec MDF WP wskaż odległości pomiędzy gwoździami, które należy stosować na podporach pośrednich.

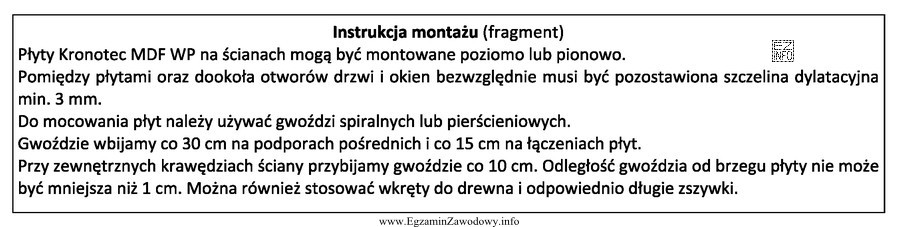

Ilustracja przedstawia fragment instrukcji montażu płyt Kronotec MDF WP, które mają być mocowane na ścianach w pozycji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wymagany rozstaw gwoździ na podporach pośrednich należy odczytać bezpośrednio z instrukcji montażu producenta. Dla płyt Kronotec MDF WP wskazany rozstaw na podporach pośrednich wynosi 30 cm. Pozostałe wartości są zbyt małe i nie odpowiadają zapisowi dla tej strefy mocowania.

Pełne wyjaśnienie:

Pytanie dotyczy odczytania rozstawu gwoździ z instrukcji montażu dla konkretnego wyrobu. W praktyce budowlanej takie parametry (rozstaw łączników, ich typ, długość, rozmieszczenie na krawędziach i w polu płyty) są podawane przez producenta i należy je stosować zgodnie z dokumentacją wyrobu.

Dla podpór pośrednich w instrukcji montażu płyt Kronotec MDF WP wskazano rozstaw 30 cm. Oznacza to, że w miejscach, gdzie płyta opiera się na podporze niebędącej podporą skrajną, gwoździe rozmieszcza się co 30 cm wzdłuż tej podpory (zgodnie z rysunkiem/tabelą w instrukcji).

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 15 cm – to rozstaw znacznie gęstszy; może występować w innych strefach (np. przy krawędziach) albo w innych systemach, ale nie odpowiada wartości wskazanej dla podpór pośrednich w tej instrukcji.
  • 10 cm – bardzo gęste mocowanie, typowe raczej dla sytuacji specjalnych; wybór tej wartości często wynika z intuicji "im gęściej, tym lepiej", a nie z odczytu dokumentacji.
  • 5 cm – skrajnie mały rozstaw, w praktyce zwykle nieuzasadniony i niezgodny z typowymi zaleceniami producentów; taka odpowiedź bywa wybierana przez osoby, które mylą jednostki lub kierują się wyłącznie ostrożnością.

Wskazówka egzaminacyjna: zawsze szukaj w instrukcji dokładnie tej sekcji, która rozróżnia krawędzie/podpory skrajne oraz podpory pośrednie, ponieważ rozstawy łączników mogą się różnić między strefami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Podpory pośrednie to elementy nośne znajdujące się "w polu" płyty, czyli nie na jej skrajach. Na takich podporach płyta jest dodatkowo mocowana, aby ograniczyć ugięcia i zapewnić stabilność. Instrukcje często podają osobny rozstaw łączników dla podpór pośrednich.
Najczęściej jest to osobna kolumna w tabeli lub osobny opis na rysunku montażowym. Szukaj sformułowań typu "podpory pośrednie", "na podporach pośrednich" albo rozróżnienia na "krawędzie" i "pole płyty". Warto zwrócić uwagę na jednostki (cm/mm).
Krawędzie płyty są bardziej narażone na odkształcenia, podrywanie i rozwarstwienia, dlatego producenci często wymagają tam gęstszego mocowania. Na podporach pośrednich obciążenia i praca płyty mogą być inne, więc rozstaw może być większy. Zawsze decyduje instrukcja producenta.
Najczęstsze błędy to: pomylenie stref (krawędzie vs podpory pośrednie), pomylenie jednostek (cm zamiast mm), nieuwzględnienie, że instrukcja może mieć różne warianty dla różnych grubości płyt, oraz wybieranie "na oko" najmniejszej wartości zamiast faktycznego odczytu.
Nie zawsze. Rozstaw zależy od producenta, systemu montażu, rodzaju i grubości płyty oraz wymagań dla danego zastosowania. W tym zadaniu poprawny rozstaw wynika z konkretnej instrukcji montażu. Na budowie należy stosować aktualną dokumentację producenta dla użytego wyrobu.
Gęstsze mocowanie spotyka się często przy krawędziach płyt, w narożach, w strefach narażonych na większe ssanie wiatru lub drgania, oraz przy połączeniach wymagających większej sztywności. Dokładny rozstaw i strefy mocowania zawsze powinny wynikać z instrukcji lub projektu.
Najprościej wykonać kontrolny pomiar taśmą mierniczą wzdłuż podpory: od środka jednego gwoździa do środka kolejnego (oś–oś). Następnie porównać wynik z wartością z instrukcji. Warto też sprawdzić, czy zachowano stałość rozstawu i czy nie pominięto punktów mocowania.
Tak, producenci aktualizują instrukcje, dlatego w praktyce mogą istnieć różne edycje dokumentu z innymi wartościami. Na egzaminie należy opierać się na instrukcji dołączonej do zadania (rysunek/tabela). W pracy zawodowej trzeba stosować instrukcję właściwą dla konkretnego produktu i jego wersji.
Instrukcja montażu jest źródłem wymagań technologicznych dla danego wyrobu: określa m.in. sposób przygotowania podłoża, typ i rozstaw łączników, warunki środowiskowe oraz zasady wykonania połączeń. Jej stosowanie wspiera jakość robót i ogranicza ryzyko usterek.
Ćwicz czytanie tabel i rysunków technologicznych: identyfikuj strefę (krawędź/pole/podpory pośrednie), odszukuj właściwy parametr i kontroluj jednostki. Warto rozwiązywać zadania, w których trzeba szybko znaleźć wartość w dokumentacji, bez zgadywania "z doświadczenia".
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że wymagany rozstaw gwoździ na podporach pośrednich należy odczytać bezpośrednio z instrukcji montażu producenta.

Materiały:

  • Instrukcje montażu producentów płyt drewnopochodnych (różne wersje i systemy mocowań)
  • Podstawy technologii robót montażowych i poszyć w budownictwie
  • Materiały szkoleniowe z czytania dokumentacji technicznej i kart technicznych wyrobów
