KWALIFIKACJA ELM6 - CZERWIEC 2019

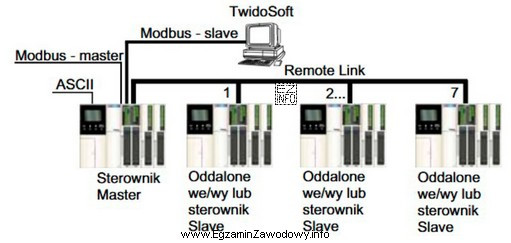

W tej architekturze trzeba wskazać protokół używany konkretnie do wymiany danych między sterownikiem Master a dowolnym sterownikiem (lub modułem) Slave. Na schemacie segment łączący sterownik nadrzędny z kilkoma urządzeniami podrzędnymi jest przedstawiony jako wspólna magistrala (jedna linia) i jest wyraźnie opisana etykietą "Remote Link". To oznacza, że do tej komunikacji Master–Slave należy zastosować właśnie ten protokół.

Odpowiedź "Remote Link" jest poprawna, ponieważ w systemach Twido jest to protokół przeznaczony do szybkiej wymiany danych pomiędzy sterownikiem nadrzędnym a zdalnymi urządzeniami I/O lub sterownikami podrzędnymi w topologii master–slave. Na rysunku widać też adresowanie/identyfikację urządzeń podrzędnych (np. 1, 2 … 7), co jest typowe dla magistrali z wieloma węzłami slave.

Pozostałe propozycje nie pasują do opisanego odcinka komunikacji:

• "ASCII" nie jest nazwą magistrali Master–Slave na schemacie; w tym kontekście odnosi się do portu/trybu transmisji (sposobu kodowania/ramkowania), a nie do dedykowanej magistrali łączącej Master z wieloma urządzeniami Slave.
• "Modbus - slave" dotyczy połączenia, w którym sterownik występuje jako urządzenie podrzędne (np. względem komputera/SCADA jako master). To inny segment i inny cel komunikacji (programowanie, diagnostyka, nadzór), a nie magistrala rozproszonych I/O Master–Slave.
• "Modbus - master" opisuje rolę master w Modbus, ale na schemacie nie jest to protokół użyty do magistrali łączącej sterownik nadrzędny z urządzeniami Slave. W tej architekturze tę funkcję pełni Remote Link, a Modbus może być użyty równolegle do innych zadań.

Wskazówka egzaminacyjna: w zadaniach z architekturą komunikacji zawsze identyfikuj segment połączenia (kto z kim komunikuje się bezpośrednio) i dopiero wtedy dobieraj protokół. W jednym układzie PLC często współistnieją różne protokoły, zależnie od funkcji danego połączenia.
