KWALIFIKACJA MOT2 - CZERWIEC 2016

Wyjaśnienie poprawnej odpowiedzi:

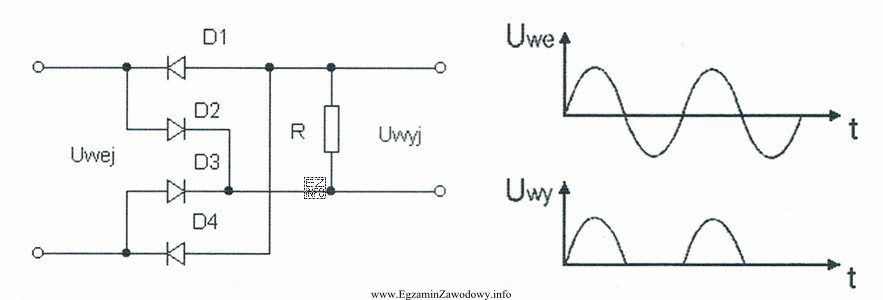

Na podstawie oscylogramu napięcia wyjściowego Uwyj można zauważyć, że pojawia się tylko połówka sygnału, co wskazuje na to, że prąd przepływa tylko przez jedną parę diod w jednej połówce cyklu. W układzie prostownika mostkowego, jeśli jedna z par diod (D1, D4 lub D2, D3) jest uszkodzona (przerwa), to prąd przepływa tylko przez drugą parę diod, co skutkuje pojawieniem się na wyjściu tylko jednej połówki napięcia przemiennego. Oczywiście, jeśli przerwa nastąpiłaby w obwodzie D2, R, D3, to na oscylogramie Uwyj widzielibyśmy drugą połówkę sygnału. Zatem poprawna odpowiedź to przerwa w obwodzie D1, R, D4.
