Moduł (modulo) licznika oznacza, ile różnych stanów zliczania pojawia się w jednym pełnym cyklu, zanim układ wróci do stanu początkowego i zacznie powtarzać tę samą sekwencję.

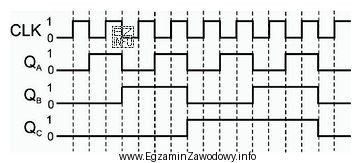

W zadaniach opartych o przebiegi czasowe typowa procedura jest taka:
- ustalić momenty przełączeń (najczęściej względem zboczy sygnału zegarowego),
- odczytać kolejne kombinacje stanów wyjść (np. Q0, Q1, Q2...),
- policzyć, po ilu krokach pojawia się ponownie ta sama kombinacja stanów (powrót do początku cyklu).
Jeżeli z przebiegów wynika, że układ przechodzi przez 8 różnych stanów i następnie stan się powtarza, to oznacza pracę w konfiguracji modulo 8. To nie musi być tożsame z maksymalną liczbą stanów wynikającą wyłącznie z liczby przerzutników (2n), ponieważ liczniki mogą być skracane (np. przez reset/zerowanie przy określonej kombinacji), a wtedy moduł jest mniejszy od 2n.
Dlaczego pozostałe odpowiedzi są błędne?
- "4" pasowałoby do licznika, który wraca do stanu początkowego po 4 krokach (np. moduł 4 lub dzielnik przez 4). Jeśli na przebiegach widać dłuższą sekwencję przed powtórzeniem, ta wartość jest zbyt mała.
- "2" oznaczałoby najprostszy cykl dwustanowy (przełączanie 0/1). Taki przebieg dotyczy zwykle pojedynczego przerzutnika lub najmłodszego bitu, ale nie całego licznika wielobitowego.
- "12" wymagałoby 12-stanowej sekwencji. Jeżeli powtórzenie sekwencji następuje wcześniej (po 8 stanach), to 12 nie odpowiada obserwowanemu cyklowi.
Wskazówka egzaminacyjna: nie oceniaj modułu po "szybkości" jednego wyjścia. Zawsze analizuj pełną sekwencję stanów (kombinację wszystkich wyjść) i sprawdź, po ilu taktach następuje powtórzenie.
