W tym zadaniu sprawdzasz umiejętność doboru elementów z tabel i rysunku technicznego, a nie wykonywania obliczeń. Kluczowe jest rozróżnienie, że:
- DN 50 to średnica nominalna kołnierza (oznaczenie umowne),
- dobór rury dotyczy średnicy zewnętrznej rury (wartości typu 57,0; 60,3; 63,3; 70,0),
- kołnierz PN 10 określa klasę ciśnieniową, ale w praktyce wiąże się też z konkretną geometrią kołnierza w danym wykonaniu.

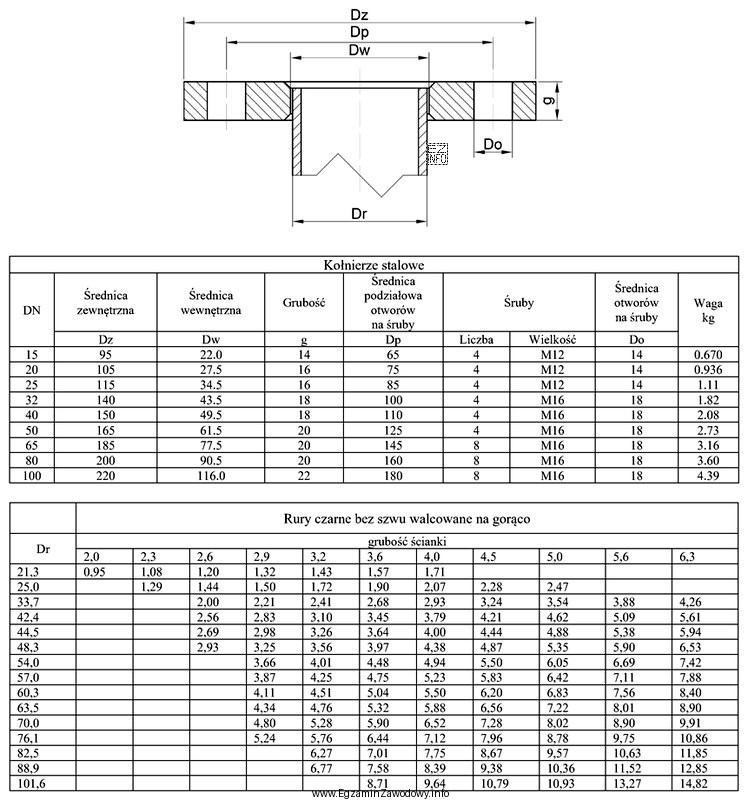

Aby wskazać poprawną odpowiedź, należy z tabel wymiarowych rur oraz z tabel/rysunku kołnierza odczytać, jaka jest maksymalna średnica rury, którą da się wspawać (czyli która zmieści się w obszarze przeznaczonym na wprowadzenie rury i wykonanie spoiny). Następnie wybiera się największą wartość spośród odpowiedzi, która spełnia to ograniczenie.
Odpowiedź "60,3" jest poprawna, ponieważ jest to największa z podanych średnic, która pozostaje zgodna z ograniczeniami wynikającymi z tabel i rysunku kołnierza DN 50 PN 10 dla połączenia kołnierzowego do wspawania.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "57,0" może być średnicą, którą również dałoby się zastosować, ale nie spełnia wymogu zadania: nie jest to wariant największy.
- "63,3" jest większa od poprawnej i w typowym doborze oznacza przekroczenie dopuszczalnej geometrii otworu/obszaru do wspawania dla tego kołnierza, więc rura nie będzie pasować.
- "70,0" jest jeszcze większa, przez co tym bardziej nie spełnia warunku dopasowania do kołnierza DN 50.
Wskazówka egzaminacyjna: w pytaniach "dobierz największą…" zawsze najpierw ustal kryterium dopuszczalności (co mieści się w kołnierzu), a dopiero potem wybierz największą wartość spełniającą kryterium. Unikniesz w ten sposób wyboru "największej z listy" bez weryfikacji dopasowania.
