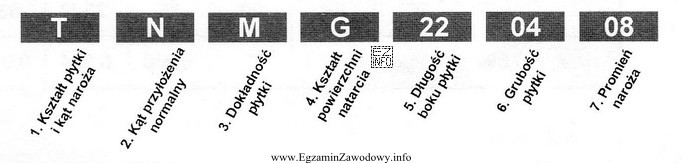

Symbol płytki wieloostrzowej składa się z części literowej i liczbowej. Litery (np. "SNMA") opisują cechy geometryczne i wykonanie płytki (kształt, kąt, klasa tolerancji, typ itp.). Z kolei część liczbowa koduje podstawowe wymiary.
W oznaczeniu SNMA120408 kluczowe jest poprawne wskazanie, który fragment odpowiada za grubość. W typowym zapisie egzaminacyjnym/dydaktycznym grubość jest zakodowana jako dwucyfrowy człon, tutaj "04", interpretowany jako 4 mm. Dlatego odpowiedź "4 mm" jest właściwa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "12 mm" to częsty błąd wynikający z zakotwiczenia na pierwszych cyfrach "12". Ten fragment oznaczenia zwykle odnosi się do innego wymiaru charakterystycznego płytki (np. związanego z jej wielkością), a nie do grubości.
- "8 mm" wynika z błędnego utożsamienia końcówki "08" z grubością. Końcówka bywa kojarzona z parametrami naroża (np. promieniem), więc przypisanie jej do grubości jest typową pomyłką schematu.
- "20 mm" nie wynika bezpośrednio z żadnego członu tego oznaczenia; to odpowiedź-dystraktor sprawdzająca, czy zdający rozumie kod, a nie zgaduje na podstawie "dużych liczb".
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, podziel oznaczenie na segmenty (litery + pary cyfr) i zawsze szukaj członu odpowiadającego za grubość, zamiast sugerować się pierwszą lub ostatnią liczbą w symbolu.
