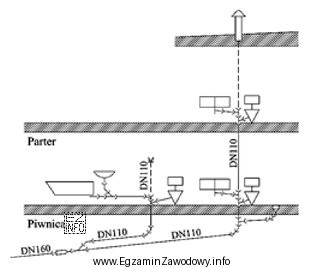

W tym typie zadania kluczowa jest umiejętność czytania dokumentacji instalacyjnej oraz prawidłowe wykonanie przedmiaru. "Rozwinięcie instalacji kanalizacyjnej" przedstawia zwykle piony, podejścia i przybory w układzie uporządkowanym według kondygnacji. Twoim celem nie jest obliczenie średnic, spadków czy długości przewodów, tylko zliczenie określonego elementu wyposażenia na wskazanej kondygnacji.
Co należy zrobić krok po kroku:
- Odszukaj na rozwinięciu część oznaczoną jako parter (oznaczenie kondygnacji jest krytyczne).
- Zidentyfikuj symbol/oznaczenie płuczki zbiornikowej (elementu związanego z misą ustępową, ale liczonego jako płuczka).
- Zlicz wszystkie płuczki zbiornikowe występujące na parterze – niezależnie od tego, do którego pionu są podłączone.
- Nie wliczaj elementów z innych kondygnacji, nawet jeśli znajdują się na tym samym pionie, oraz nie myl płuczek z innymi przyborami sanitarnymi.
Dlaczego poprawna odpowiedź to "2 szt."
Na rozwinięciu, w strefie parteru, występują dokładnie dwie płuczki zbiornikowe. Tę liczbę przenosi się do przedmiaru w jednostce "szt.", bo przedmiar w tym zakresie polega na zliczeniu elementów wyposażenia, a nie na obmiarze długości.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- 1 szt. – typowy skutek pominięcia jednej z płuczek (np. nieuwaga, przeoczenie przy innym pionie).
- 3 szt. – zwykle wynika z błędnego doliczenia elementu z innej kondygnacji albo pomylenia płuczki z innym oznaczeniem na rysunku.
- 6 szt. – to najczęściej efekt zliczenia płuczek z kilku kondygnacji łącznie (błąd zakresu: "cały pion" zamiast "parter").
Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi zawsze sprawdź, czy liczysz właściwy element (płuczkę), na właściwej kondygnacji (parter) i w ramach całego rysunku (wszystkie piony), a nie tylko w jednym fragmencie.
