KWALIFIKACJA BUD20 - PAŹDZIERNIK 2016

PYTANIE NR 34.

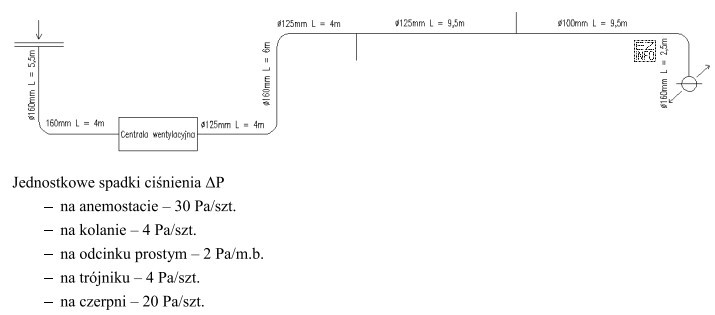

Na podstawie rysunku oblicz całkowite straty ciśnienia instalacji wentylacji mechanicznej od czerpni powietrza do centrali wentylacyjnej.
Ilustracja przedstawia schemat instalacji wentylacji mechanicznej, który jest używany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Całkowite straty ciśnienia na odcinku od czerpni do centrali wyznacza się przez zsumowanie wszystkich składowych odczytanych z rysunku: strat liniowych w kanałach oraz strat miejscowych na elementach (np. kształtkach i czerpni). Po poprawnym zebraniu i dodaniu wartości z rysunku otrzymuje się wynik 43 Pa.

Pełne wyjaśnienie:

W instalacjach wentylacji mechanicznej całkowite straty ciśnienia na danym odcinku to suma spadków ciśnienia, które powstają podczas przepływu powietrza przez kanały i elementy instalacji. W zadaniu należy rozpatrzyć odcinek od czerpni powietrza do centrali wentylacyjnej, czyli dokładnie tę część trasy, którą wskazuje polecenie.

Typowo bilans strat obejmuje dwie grupy:

  • Straty liniowe – związane z tarciem przepływu w prostych odcinkach kanału. Zależą m.in. od długości odcinka, rodzaju przewodu oraz prędkości/strumienia powietrza. W praktyce w zadaniach egzaminacyjnych wartości te bywają podane bezpośrednio na rysunku (np. jako spadek w Pa dla odcinka) albo wynikają z danych z rysunku i tabel.
  • Straty miejscowe – powstają na elementach powodujących lokalne zaburzenia przepływu (np. kolana, trójniki, przepustnice, czerpnie). Również one mogą być podane na rysunku w Pa lub wymagają odczytu/wyliczenia z przypisanych współczynników.

Aby uniknąć błędów, warto zastosować stałą procedurę: (1) wypisać wszystkie elementy od czerpni do centrali w kolejności przepływu, (2) przypisać każdemu elementowi odpowiadającą mu stratę ciśnienia (liniową lub miejscową) zgodnie z danymi z rysunku, (3) sprawdzić jednostki (wszystko w Pa), (4) wykonać sumowanie i kontrolę sensowności wyniku.

Odpowiedź "43 Pa" odpowiada poprawnemu zsumowaniu wszystkich strat z tego odcinka. Wynik "58 Pa" często jest skutkiem doliczenia elementu spoza wymaganego zakresu albo przyjęcia innego wariantu trasy. Wartości "121 Pa" i "164 Pa" mogą wynikać z podwójnego uwzględnienia części oporów, pomylenia zakresu (np. policzenia dłuższego fragmentu instalacji) albo zsumowania nie tych wielkości, które są wymagane dla odcinka od czerpni do centrali.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To suma wszystkich spadków ciśnienia na rozpatrywanym odcinku: liniowych (tarcie w kanałach) oraz miejscowych (kolana, trójniki, czerpnia, przepustnice). Wynik podaje się zwykle w Pa i wykorzystuje do sprawdzenia wymaganego sprężu.
Straty liniowe odnoszą się do prostych odcinków kanału. Zależą od długości, przekroju, chropowatości oraz prędkości/strumienia powietrza. W zadaniach mogą być podane jako gotowe wartości w Pa dla odcinka lub wynikać z danych odczytanych z rysunku.
To opory powstające na elementach zmieniających kierunek lub warunki przepływu: np. kolanach, trójnikach, zwężkach/rozszerzeniach, przepustnicach, kratkach oraz na czerpni. Często są podawane w Pa albo wymagają użycia współczynników oporu.
Najpierw wyznacz zakres (od czerpni do króćca centrali), potem wypisz wszystkie odcinki i kształtki po drodze. Następnie przypisz im straty (liniowe i miejscowe) zgodnie z rysunkiem/danymi. Na końcu zsumuj wszystko w Pa i sprawdź, czy nic nie zostało pominięte.
Bo schematy zawierają wiele podobnych symboli i odcinków, a uczeń skupia się na obliczeniach. Pomaga metoda "checklisty": przejście palcem po trasie przepływu i odhaczanie kolejnych elementów (odcinek, kolano, trójnik, czerpnia) przed sumowaniem.
To zależy od treści zadania. Jeśli podano "od czerpni do centrali", zwykle liczy się instalację do centrali (kanały i elementy przed urządzeniem), bez strat wewnątrz centrali. Gdy zadanie wymaga strat całego układu, obejmuje także elementy centrali i tłumiki.
Trzeba pilnować punktu startu i końca. Start to czerpnia (miejsce zasysu powietrza z zewnątrz), koniec to przyłącze do centrali. Uwzględnij tylko elementy po drodze. Elementy "za centralą" (np. nawiewy do pomieszczeń) nie powinny wejść do sumy.
Najczęściej stosuje się paskale (Pa). W praktyce spotyka się też wartości w daPa lub mmH2O, ale na egzaminach zwykle wszystko podaje się w Pa. Przed dodawaniem upewnij się, że wszystkie składniki mają tę samą jednostkę, aby uniknąć błędu skali.
Suma strat ciśnienia mówi, jaki spręż musi wytworzyć wentylator, aby zapewnić wymagany przepływ. Jeśli straty są większe niż możliwości urządzenia, przepływ spadnie i instalacja nie spełni funkcji. Zbyt duży zapas sprężu zwykle oznacza wyższe zużycie energii.
Najczęstsze są: pominięcie jednego składnika, podwójne doliczenie tego samego elementu oraz sumowanie wartości z innego odcinka niż wymagany. Pomaga zapis pośredni (tabela składników) i szybka kontrola: czy liczba składników w sumie zgadza się z liczbą elementów na trasie.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że po poprawnym zebraniu i dodaniu wartości z rysunku otrzymuje się wynik 43 Pa.

Źródła:

  • ASHRAE Handbook—Fundamentals, rozdziały dotyczące duct design i friction loss (wydanie bieżące zależne od biblioteki; źródło metodyki obliczeń strat ciśnienia w kanałach)
  • Idelchik I.E., Handbook of Hydraulic Resistance, rozdziały o oporach miejscowych (local resistance coefficients) dla elementów przepływowych
  • Robert McDowall, Fundamentals of HVAC Systems, część dotycząca przepływu w kanałach i strat ciśnienia (duct pressure losses)

Materiały:

  • Podręczniki z wentylacji/klimatyzacji dotyczące obliczania oporów przepływu w kanałach
  • Instrukcje producentów central/wentylatorów (interpretacja sprężu i punktu pracy)
  • Zadania ćwiczeniowe z bilansu strat ciśnienia (kanały, kształtki, czerpnie/wyrzutnie)
