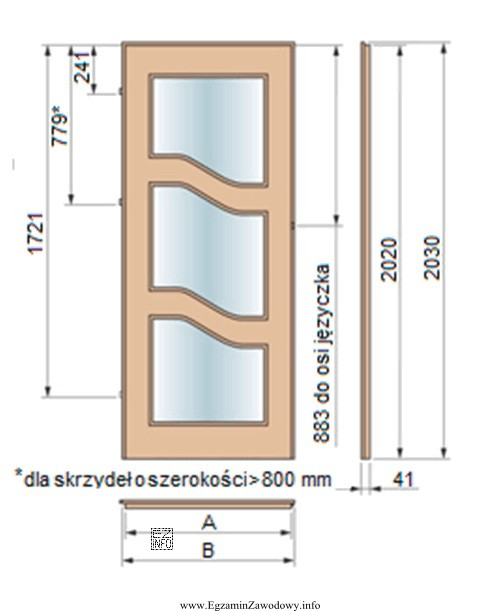

W zadaniach typu "odczytaj z rysunku" kluczowe jest rozróżnienie jakiego dokładnie wymiaru dotyczy liczba. Pojęcie "wysokość drzwi we wręgu" odnosi się do wymiaru związanego z częścią drzwi współpracującą z wręgiem (przylgą) – czyli nie zawsze jest to ten sam wymiar, co całkowita wysokość zewnętrzna elementu.
Jak poprawnie podejść do odczytu:
- Znajdź opis wskazujący, że mowa o wysokości (zwykle wymiar pionowy).
- Sprawdź strzałki i linie odniesienia – muszą dotyczyć tego fragmentu, który opisuje "we wręgu", a nie np. całego gabarytu skrzydła lub innego elementu zestawienia.
- Odczytaj liczbę przypisaną do właściwej linii wymiarowej. W tym pytaniu prawidłowy odczyt to "2020".
Dlaczego pozostałe odpowiedzi są błędne? Liczby "1721" i "779" są typowe dla wymiarów cząstkowych (np. odcinków, światła, fragmentów konstrukcji lub wymiarów pomocniczych) i mogą pojawiać się w pobliżu wymiaru głównego, co sprzyja pomyłce. Z kolei "2030" jest bardzo bliskie "2020", przez co łatwo o błąd nieuwagi lub odczyt z sąsiedniej linii wymiarowej.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze "prześledź" wzrokiem od liczby do strzałek i końców linii wymiarowej. Jeśli końce nie obejmują wręgu, to odczyt dotyczy innego parametru.
