KWALIFIKACJA BUD2 - STYCZEŃ 2017



PYTANIE NR 2.
Na podstawie rysunku, określ ile wynosi dopuszczalna średnica otworów w słupkach ścian nośnych szkieletowego domu drewnianego, wykonanych z tarcicy o wymiarach: grubość 38 mm, szerokość 100 mm.

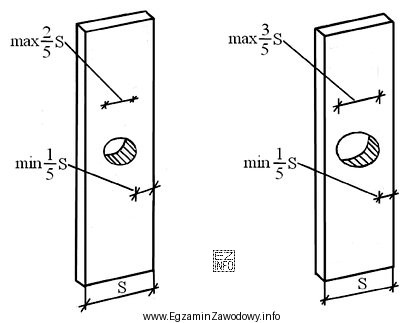

Ilustracja przedstawia dwa schematyczne rysunki słupków ścian nośnych wykonanych z tarcicy o wymiarach grubość 38 mm i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dopuszczalna średnica otworu w słupku ściany nośnej zależy od przekroju elementu i wytycznych pokazanych na rysunku.
Przy tarcicy 38×100 mm z rysunku wynika limit 40 mm. Większe otwory nadmiernie osłabiają przekrój i mogą obniżyć nośność ściany.

Pełne wyjaśnienie:

W ścianach nośnych domu szkieletowego słupki przenoszą obciążenia pionowe i usztywniają przegrodę. Wykonywanie w nich otworów (np. pod przejścia instalacyjne) jest dopuszczalne tylko w granicach określonych w dokumentacji lub wytycznych przedstawionych na rysunku, ponieważ otwór zmniejsza efektywny przekrój drewna i może inicjować pęknięcia.

Dla słupka z tarcicy o wymiarach 38×100 mm z rysunku należy odczytać maksymalną (dopuszczalną) średnicę otworu. W tym przypadku wartość ta wynosi 40 mm, dlatego odpowiedź "40 mm" jest właściwa.

Dlaczego pozostałe propozycje są nieprawidłowe?

  • "20 mm" to wartość zbyt mała względem limitu z rysunku. Taki wybór często wynika z ostrożności, ale w zadaniu liczy się odczyt dopuszczalnej wartości, a nie minimalizacja średnicy.
  • "60 mm" oraz "80 mm" to wartości zbyt duże dla wskazanego przekroju w kontekście danych z rysunku. Tak duże otwory znacząco redukują pole przekroju i zwiększają ryzyko uszkodzeń (np. pęknięć przy krawędziach, lokalnych zgnieceń, utraty nośności).

W praktyce, oprócz samej średnicy, znaczenie mają też: położenie otworu (np. w osi/poza osią elementu), odległości od krawędzi i końców, liczba otworów oraz to, czy słupek pracuje w strefie zwiększonych obciążeń. Na egzaminie kluczowe jest jednak poprawne rozpoznanie danych z rysunku i powiązanie ich z przekrojem słupka.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza dopuszczalna średnica otworu w słupku ściany nośnej?
To największa średnica otworu, jaką wolno wykonać w słupku bez przekroczenia ograniczeń z dokumentacji/wytycznych. Ma chronić nośność elementu i ograniczać osłabienie przekroju drewna podczas wykonywania przejść instalacyjnych.
Jakie elementy w domu szkieletowym są najbardziej wrażliwe na wiercenie otworów?
Najbardziej wrażliwe są elementy nośne: słupki ścian nośnych, podwaliny, oczepy oraz belki/rygle przenoszące obciążenia. Otwory w takich elementach mogą obniżyć nośność, dlatego zawsze trzeba trzymać się rysunku i wytycznych.
Dlaczego wykonanie zbyt dużego otworu w słupku jest niebezpieczne?
Zbyt duży otwór zmniejsza efektywny przekrój drewna, co może prowadzić do spadku nośności i większych odkształceń. Dodatkowo rośnie ryzyko pęknięć przy krawędziach otworu i problemów w miejscach łączeń (gwoździe, wkręty, płytowanie).
Jak odczytać z rysunku, jaki otwór jest dopuszczalny dla tarcicy 38×100 mm?
Należy zidentyfikować na rysunku przekrój odpowiadający wymiarom 38 mm (grubość) i 100 mm (szerokość), a następnie odczytać przypisany do niego limit średnicy otworu. Trzeba uważać, by nie pomylić wymiarów przekroju z wymiarem otworu.
Czy zawsze można wiercić otwory w słupkach ścian nośnych?
Nie zawsze. Możliwość i zakres wiercenia zależą od tego, czy słupek jest elementem nośnym, gdzie znajduje się otwór oraz jakie są wymagania systemu/rysunku. W części stref (np. przy podporach lub w pobliżu połączeń) otwory mogą być ograniczone lub niedopuszczalne.
Jakie błędy najczęściej popełnia się przy takich zadaniach egzaminacyjnych?
Najczęstsze błędy to: nieuwzględnienie, że pytanie wymaga odczytu "na podstawie rysunku", mylenie grubości z szerokością przekroju, wybór wartości "na logikę" zamiast zgodnie z wytycznymi oraz zakładanie, że większy otwór zawsze będzie dopuszczalny dla instalacji.
Jakie narzędzia stosuje się do wykonywania otworów w słupkach drewnianych?
W praktyce używa się wiertarek i wierteł do drewna (np. świdrów, wierteł krętych lub piórowych), a przy większych średnicach także otwornic. Niezależnie od narzędzia, kluczowe jest zachowanie limitów z dokumentacji i wykonanie otworu bez rozszczepień.
Kiedy lepiej wykonać przepust inaczej niż przez wiercenie w słupku?
Gdy wymagany przepust przekracza dopuszczalne wymiary z rysunku, gdy otwór wypada w strefie połączeń lub gdy słupek jest silnie obciążony. Wtedy zwykle planuje się trasę instalacji w przestrzeni między słupkami lub stosuje rozwiązania przewidziane w systemie budynku.
Jak sprawdzić, czy odpowiedź nie wynika z "zgadywania", tylko z rysunku?
Najpierw upewnij się, że odczytujesz wartość dla właściwego przekroju (38×100 mm), a nie dla podobnego (np. 38×89 lub 45×95). Potem porównaj odczytaną wartość z odpowiedziami i wybierz tę, która dokładnie odpowiada danym z rysunku.
Czy dopuszczalne średnice otworów mogą się różnić między systemami domów szkieletowych?
Tak. Różnice mogą wynikać z przyjętego systemu konstrukcyjnego, klasy materiału, rozstawu słupków, poszycia oraz wymagań projektowych. Dlatego na egzaminie wiążące są informacje podane w zadaniu i na rysunku, a w praktyce dokumentacja konkretnego obiektu.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Materiały:

  • Podręczniki i skrypty dotyczące konstrukcji drewnianych oraz technologii szkieletowej
  • Materiały producentów systemów domów szkieletowych (wytyczne wykonawcze dla przejść instalacyjnych)
  • Ćwiczenia z czytania rysunku technicznego w budownictwie drewnianym
