KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2019



PYTANIE NR 5.
Na podstawie rysunku określ, ile wynosi rozstaw osiowy pomiędzy szynami torowiska żurawia wieżowego

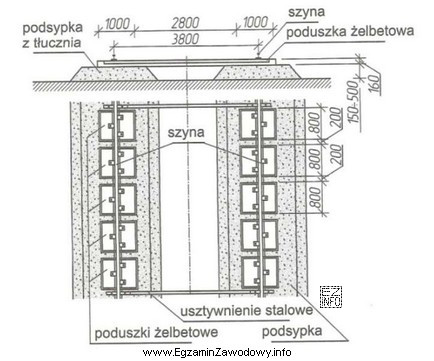

Ilustracja przedstawia schematyczny rysunek techniczny torowiska żurawia wieżowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozstaw osiowy odczytuje się z rysunku jako odległość między osiami dwóch szyn torowiska. Należy wskazać wymiar opisany jako oś–oś (nie "w świetle" między krawędziami). Z rysunku wynika wartość 3800 mm, a pozostałe liczby odnoszą się do innych odcinków lub są zaniżone.

Pełne wyjaśnienie:

"Rozstaw osiowy pomiędzy szynami" oznacza odległość między osiami (umownymi liniami środkowymi) dwóch równoległych szyn tworzących torowisko. W praktyce na rysunkach technicznych jest to wymiar podawany jako odległość oś–oś, zwykle oznaczony liniami wymiarowymi poprowadzonymi do osi szyn (a nie do ich krawędzi).

Aby rozwiązać zadanie poprawnie, trzeba:

  • zlokalizować na rysunku oznaczenia osi obu szyn,
  • odczytać wymiar przypisany do odległości między tymi osiami,
  • upewnić się, że odczytywana wartość jest w milimetrach i dotyczy całego rozstawu torowiska.

Wartość 3800 mm jest poprawna, ponieważ odpowiada wymiarowi podanemu dla odległości oś–oś między szynami. Pozostałe propozycje są typowymi "pułapkami":

  • 2800 mm może odpowiadać innemu elementowi torowiska (np. rozstawowi części konstrukcji pomocniczej) albo odległości mierzonej w innym miejscu rysunku.
  • 1000 mm jest zbyt małą wartością jak na rozstaw osiowy szyn torowiska żurawia i częściej pasuje do wymiarów detali (np. odstępów lub szerokości elementów).
  • 800 mm to również wielkość charakterystyczna dla detali i odcinków lokalnych; często bywa mylona z szerokością elementu lub odległością "w świetle".

Na egzaminie najczęstszy błąd to pomylenie rozstawu osiowego z odległością między krawędziami szyn albo odczytanie pierwszej zauważonej liczby bez sprawdzenia, do czego prowadzą linie wymiarowe. Zawsze należy śledzić, jakie punkty/linie są bazą wymiaru (osie czy krawędzie) i czytamy dokładnie opis jednostek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rozstaw osiowy między szynami?
Rozstaw osiowy to odległość liczona od osi jednej szyny do osi drugiej szyny. Oś jest umowną linią środkową elementu. Nie należy mylić tego z odległością "w świetle" między krawędziami szyn.
Jak rozpoznać na rysunku, że wymiar jest "oś–oś"?
Sprawdź, do czego dochodzą linie pomocnicze wymiaru: jeśli prowadzą do zaznaczonych osi (np. cienkich linii osiowych), to jest to wymiar oś–oś. Gdy prowadzą do obrysów/krawędzi, zwykle jest to wymiar zewnętrzny lub w świetle.
Dlaczego w zadaniu nie trzeba nic liczyć, tylko odczytać wymiar?
To typowe zadanie z czytania dokumentacji: wartość jest już podana w wymiarowaniu rysunku. Liczenie linijką po wydruku bywa błędem, bo rysunek może mieć inną skalę lub zostać przeskalowany w druku/skanie.
Czy rozstaw osiowy szyn to to samo co odległość między szynami w świetle?
Nie. "W świetle" to odległość między wewnętrznymi krawędziami elementów. Rozstaw osiowy jest większy (zwykle) o połowę szerokości jednej szyny z każdej strony, bo liczy się do osi, a nie do krawędzi.
Jakie błędy najczęściej popełnia się przy odczycie rozstawu z rysunku?
Najczęściej: odczytanie wymiaru dotyczącego innego detalu, pomylenie osi z krawędzią, nieuwaga na jednostki (mm/cm), oraz "zgadywanie" bez prześledzenia, gdzie kończą się linie wymiarowe. Pomaga zasada: zawsze wskazuj bazę wymiaru.
Kiedy na budowie w praktyce sprawdza się rozstaw torowiska żurawia?
Przed montażem i uruchomieniem żurawia oraz po wykonaniu robót, które mogły zmienić geometrię torowiska (np. naprawy podłoża, prace ziemne, przestawienia elementów). To ważne dla bezpiecznej pracy i zgodności z dokumentacją.
Jak odróżnić wymiar rozstawu szyn od szerokości elementu torowiska?
Wymiar rozstawu łączy dwie szyny (dwa powtarzalne elementy po przeciwnych stronach toru). Szerokość elementu dotyczy jednego obiektu (np. podkładu, belki, płyty). Patrz, czy wymiar obejmuje oba tory/szyny, czy tylko jeden detal.
Czy mogę zmierzyć rozstaw linijką na rysunku zamiast czytać wymiar?
Na egzaminie i w praktyce lepiej odczytać wartość z wymiarowania. Pomiar linijką ma sens tylko pomocniczo i przy pewności skali, ale skany/wydruki mogą być zniekształcone. Najpewniejsza jest liczba podana na rysunku jako wymiar.
Jakie informacje z rysunku są kluczowe oprócz samej liczby w mm?
Kluczowe są: jednostki, wskazanie punktów odniesienia (osie czy krawędzie), układ osi, a także to, czy wymiar dotyczy całego torowiska czy fragmentu. Warto też zwrócić uwagę, czy rysunek pokazuje rzut czy przekrój.
Jak przygotować się do zadań z odczytu wymiarów na egzaminie BUD.1?
Ćwicz systematycznie: odczyt osi i linii wymiarowych, rozpoznawanie rzutów/przekrojów, oraz interpretację pojęć typu "oś–oś", "w świetle", "grubość", "szerokość". Rozwiązuj zestawy zadań na rysunkach i sprawdzaj, do czego odnoszą się linie wymiarowe.
