KWALIFIKACJA BUD9 - CZERWIEC 2017 (test 2)



PYTANIE NR 4.
Na podstawie rysunku określ liczbę zaworów odcinających zamontowanych przy górnopłukach.

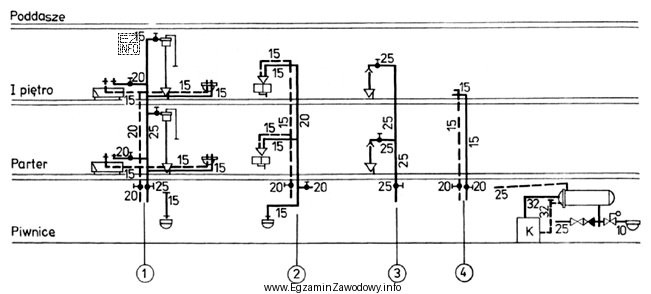

Ilustracja przedstawia schemat instalacji wodociągowej w budynku wielopiętrowym, co jest istotne w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby rozwiązać zadanie, należy na rysunku zidentyfikować górnopłuki i zliczyć wyłącznie te zawory odcinające, które są przy nich zamontowane (zgodnie z symbolem armatury na rysunku). Po poprawnym rozpoznaniu symboli i przeliczeniu elementów wynik wynosi 2 szt.

Pełne wyjaśnienie:

W tego typu zadaniach kluczowa jest umiejętność czytania rysunku oraz poprawnego rozpoznania symboli elementów instalacji. Polecenie zawęża zakres liczenia: nie zlicza się wszystkich zaworów występujących w obiekcie, tylko zawory odcinające zamontowane przy górnopłukach.

Poprawna odpowiedź "2 szt." wynika z tego, że na rysunku występują dwa miejsca, w których przy górnopłukach pokazano zawór odcinający (zgodnie z oznaczeniem graficznym armatury).

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "5 szt." oraz "8 szt." zwykle pojawiają się, gdy zlicza się zawory z innych odcinków instalacji (np. przy podejściach do innych przyborów) albo gdy liczy się również elementy, które nie są zaworami odcinającymi.
  • "9 szt." to typowy skutek nadmiarowego liczenia: uwzględnienia wszystkich symboli podobnych do zaworu lub policzenia elementów w całym rzucie bez sprawdzenia, czy dotyczą górnopłuków.

Wskazówki egzaminacyjne:

  • Najpierw zaznacz na rysunku wszystkie górnopłuki, a dopiero potem wyszukaj elementy "przy nich" (blisko podejścia).
  • Sprawdź legendę/oznaczenia, jeśli są podane na arkuszu, aby nie pomylić symboli.
  • Po pierwszym zliczeniu wykonaj kontrolę: przelicz ponownie od przeciwnej strony rysunku, by uniknąć pominięć.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zawór odcinający na rysunku technicznym instalacji?
Zawór odcinający to element armatury służący do przerwania przepływu medium w przewodzie. Na rysunkach jest oznaczany symbolem zaworu; aby go rozpoznać, trzeba znać legendę lub typowe oznaczenia stosowane w dokumentacji instalacyjnej.
Jak rozpoznać górnopłuk na rysunku instalacji sanitarnej?
Górnopłuk (spłuczka wysokiego zawieszenia) na rysunku występuje jako element przy misce ustępowej, zwykle z pokazanym połączeniem do spłukiwania. Najpewniejsza metoda to identyfikacja przyboru i sprawdzenie oznaczeń/legendy użytej w projekcie.
Jak liczyć zawory odcinające "przy górnopłukach", żeby nie pomylić zakresu?
Najpierw wyznacz na rysunku wszystkie górnopłuki, a następnie policz tylko te zawory, które są narysowane bezpośrednio na podejściu do górnopłuku (lub w jego najbliższym sąsiedztwie). Nie uwzględniaj zaworów przy innych przyborach ani na pionach, jeśli nie dotyczą górnopłuków.
Dlaczego w takich zadaniach wynik może wyjść różny mimo tego samego rysunku?
Różnice wynikają zwykle z błędnej interpretacji symboli lub zakresu polecenia. Częsty problem to mylenie zaworu odcinającego z inną armaturą albo zliczanie zaworów w całej instalacji zamiast tylko tych przy wskazanych elementach (tu: przy górnopłukach).
Czy do rozwiązania zadania wystarczy samo liczenie elementów na rysunku?
Nie zawsze. Oprócz zliczenia trzeba poprawnie rozpoznać, które symbole odpowiadają "zaworom odcinającym" i które miejsca na rysunku dotyczą górnopłuków. Samo liczenie bez identyfikacji symboli może prowadzić do zawyżenia lub zaniżenia wyniku.
Jakie błędy najczęściej robi się przy zadaniach "Na podstawie rysunku określ liczbę…"?
Najczęstsze błędy to: pominięcie części rysunku, podwójne zliczenie tego samego elementu, zliczenie elementów nieobjętych poleceniem oraz mylenie podobnych symboli. Pomaga praca metodą: zaznaczanie znalezionych elementów i kontrolne przeliczenie.
Jak sprawdzić, czy symbol oznacza dokładnie zawór odcinający, a nie inny zawór?
Najlepiej oprzeć się na legendzie dołączonej do rysunku lub opisie technicznym. Jeśli legendy brak, trzeba znać typowe konwencje rysunkowe. W razie wątpliwości porównaj symbol z innymi elementami na arkuszu i oceniaj kontekst (miejsce wpięcia, funkcja przy przyborze).
Kiedy na rysunku instalacji przy górnopłuku powinien być pokazany zawór odcinający?
Zawór odcinający pokazuje się, gdy projekt przewiduje możliwość odcięcia dopływu wody do danego przyboru (dla serwisu lub awarii). W praktyce jest to rozwiązanie ułatwiające eksploatację. Na egzaminie liczy się jednak to, co zostało narysowane, a nie "co zwykle bywa".
Czy brak legendy na rysunku utrudnia zadania egzaminacyjne z liczenia elementów?
Tak, ponieważ bez legendy łatwiej pomylić symbole. W zadaniach egzaminacyjnych zwykle zakłada się, że symbole są standardowe lub że legenda jest na arkuszu. Jeśli jej nie widać, trzeba bazować na typowych oznaczeniach i kontekście usytuowania elementów.
Jak przygotować się do zadań egzaminacyjnych z odczytu rysunków na budowie?
Ćwicz na różnych arkuszach: wyszukiwanie elementów, czytanie legendy i zliczanie osprzętu. Ucz się typowych symboli oraz zasad rzutowania. Dobrym treningiem jest metoda "zaznacz i policz": każdą znalezioną sztukę oznacz na kopii rysunku, a na końcu wykonaj przeliczenie kontrolne.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Eksperci podkreślają: "Aby rozwiązać zadanie, należy na rysunku zidentyfikować górnopłuki i zliczyć wyłącznie te zawory odcinające, które są przy nich zamontowane (zgodnie z symbolem armatury na rysunku)."
