W czujniku indukcyjnym "piny sygnałowe" rozumie się jako wyprowadzenia wyjścia/wyjść czujnika (czyli tych pinów, które zmieniają stan elektryczny w reakcji na wykrycie obiektu). Należy je odróżnić od pinów zasilania, które doprowadzają napięcie do elektroniki czujnika.

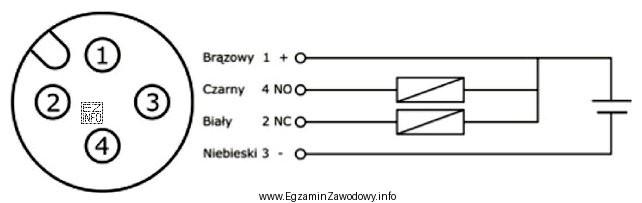

W praktyce przemysłowej bardzo często spotyka się czujniki 4-przewodowe, w których dwa piny są przeznaczone na zasilanie (+ oraz 0 V), a pozostałe na funkcje wyjściowe (np. wyjście główne oraz dodatkowe wyjście/funkcja). Z tego powodu poprawne wskazanie pinów sygnałowych wymaga odczytania z rysunku, które piny są opisane jako wyjście (np. OUT) i ewentualnie drugie wyjście/funkcja.
Odpowiedź "2 i 4" jest zgodna z typowym rozkładem, w którym zasilanie realizują dwa inne piny, a sygnał(y) wychodzą właśnie z pary odpowiadającej wyjściom. Pozostałe propozycje są błędne, ponieważ zawierają co najmniej jeden pin zasilania (wtedy para nie jest w całości "sygnałowa") albo nie odpowiadają oznaczeniom wyjść pokazanym na rysunku.
- "1 i 4" – miesza sygnał z pinem zasilania, co jest częstym błędem wynikającym z automatycznego kojarzenia pinu 1 z "najważniejszym" przewodem.
- "2 i 3" – zawiera pin zasilania (zwykle 0 V), więc para nie jest parą wyjść.
- "3 i 4" – również miesza zasilanie z sygnałem (jeden pin wyjścia, drugi zasilania).
Wskazówka egzaminacyjna: jeśli w zadaniu jest rysunek z opisem pinów, najpierw znajdź oznaczenia typu +, 0V, OUT i dopiero potem wybieraj odpowiedź. To ogranicza ryzyko przeniesienia nawyków z innego standardu okablowania.
