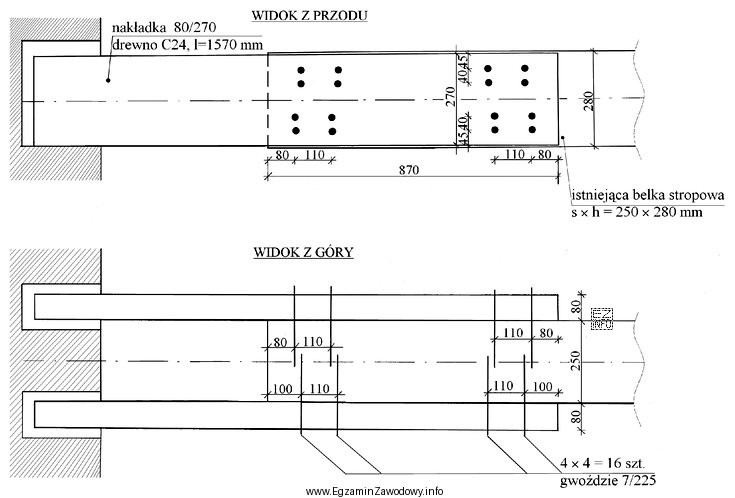

Zadanie sprawdza umiejętność odczytu dokumentacji technicznej związanej z naprawą elementu konstrukcyjnego z drewna. W praktyce cieśla musi na podstawie rysunku ustalić, jakie elementy należy wykonać i jakie łączniki zastosować, aby wymiana lub wzmocnienie belki stropowej było zgodne z projektem.
Odpowiedź "Dwie nakładki o wymiarach 80x270x1570 mm, 32 szt. gwoździ 7x225." jest poprawna, ponieważ jednocześnie spełnia trzy warunki wynikające z rysunku: (1) właściwy rodzaj elementów (nakładki), (2) właściwą liczbę elementów (dwie sztuki), (3) właściwe wymiary nakładek oraz (4) właściwy rodzaj i ilość łączników (gwoździe o określonej średnicy i długości oraz ich liczba).
Pozostałe odpowiedzi są błędne typowo z powodów spotykanych na budowie i na egzaminie:
- Propozycja z wymiarem 80x280x1570 mm i 16 gwoździ 7x250 wprowadza jednocześnie zmianę wysokości elementu (280 zamiast 270), inną ilość gwoździ oraz inną długość gwoździa. Taka "prawie zgodna" odpowiedź jest częstą pułapką przy pobieżnym czytaniu wymiarów.
- Warianty z jedną nakładką oraz długością 1100 mm są niezgodne z ideą zestawienia elementów do wykonania: liczba nakładek i ich długość muszą odpowiadać rysunkowi, a zaniżenie długości zwykle oznacza niewłaściwe pokrycie strefy wzmocnienia.
- Wariant z gwoździami 7x250 dodatkowo zmienia parametr łącznika; w praktyce dobór długości gwoździa ma znaczenie dla poprawnego połączenia i nie może być "zamieniany" bez podstawy w dokumentacji.
Wskazówka egzaminacyjna: czytaj odpowiedzi parametr po parametrze (liczba elementów → wymiary → liczba łączników → średnica i długość łącznika). W tego typu zadaniach różnice są minimalne, a błąd zwykle wynika z przeoczenia jednego znaku lub liczby.
