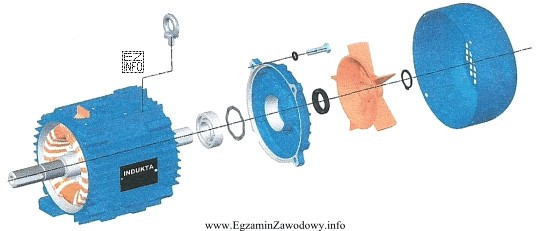

Zadanie sprawdza umiejętność praktycznej interpretacji rysunku złożeniowego oraz logiki montażu elementów mechanicznych silnika na wale. W typowym rozwiązaniu najpierw montuje się element, który musi być bezpośrednio osadzony na wale i przenosi obciążenia promieniowe/osiowe, czyli łożysko. Dopiero na współpracujące z nim elementy konstrukcyjne nakłada się lub przykręca części obudowy/ustalające, takie jak tarcza łożyskowa, która pozycjonuje łożysko w korpusie i zamyka stronę łożyskowania.
Następnie montuje się uszczelniacz, którego rolą jest ograniczenie dostępu pyłu i wilgoci do strefy łożysk oraz utrzymanie właściwych warunków pracy (np. dla smaru). Kluczowe jest jego położenie względem wału i strony narażonej na zanieczyszczenia, co na rysunku zwykle widać po gnieździe w tarczy lub korpusie.
Na końcu umieszcza się przewietrznik (element związany z przepływem powietrza/ochroną wentylacji). Zwykle nie jest on elementem bazowym dla łożyskowania, dlatego jego montaż następuje po złożeniu podstawowych części podpierających wał i po wykonaniu uszczelnienia.
- Dlaczego inne odpowiedzi są błędne? Zawierają kolejności, w których elementy wentylacyjne lub osłonowe pojawiają się przed elementami bazowymi (łożysko/tarcza), co jest nielogiczne montażowo, albo mieszają pojęcia (np. osłona vs przewietrznik) niezgodnie z typową funkcją tych części.
- Typowy błąd na egzaminie: odwrócenie strony montażu (myślenie "od wentylatora" zamiast "od strony łożyska") i wybór wariantu, który pasuje do intuicji, ale nie do zależności konstrukcyjnych.
W praktyce zawsze należy dodatkowo kierować się DTR danego silnika oraz zasadami montażu łożysk i uszczelnień (czystość, pasowanie, użycie odpowiednich narzędzi), ale w tym pytaniu decydująca jest kolejność wynikająca z rysunku i funkcji elementów.
