Karczek w odzieży (także roboczej) jest elementem konstrukcyjnym w górnej części, zwykle oddzielonym linią odcięcia/cięciem i często wzmacniającym lub porządkującym układ przodu. Wysokość karczka jest więc wymiarem pionowym opisującym, jak "wysoki" jest ten fragment od górnej krawędzi (okolice ramienia/szyi) do linii odcięcia karczka na przodzie.

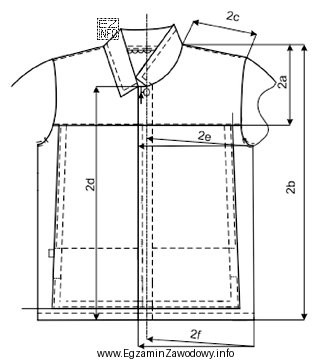

Aby poprawnie wskazać właściwy wymiar na rysunku technicznym, warto zastosować stałą procedurę:
- Zlokalizuj karczek na przodzie bluzy: szukaj wydzielonego pola w górnej strefie oraz linii odcięcia oddzielającej go od pozostałej części przodu.
- Sprawdź kierunek wymiarowania: wysokość to odcinek mierzony w pionie (linia wymiarowa ustawiona pionowo lub jednoznacznie opisująca pionowy dystans).
- Odczytaj, czego dotyczą strzałki: strzałki powinny obejmować dokładnie granice karczka (od górnej krawędzi/poziomu odniesienia do linii odcięcia).
- Wyklucz wymiary mylące: szerokości (poziome), wysokości innych fragmentów (np. długość całego przodu), albo wymiary elementów pomocniczych.
Najczęstsze pomyłki wynikają z tego, że na rysunku w górnej części przodu występuje kilka linii i punktów odniesienia. Wymiar może być blisko karczka, ale dotyczyć np. innego odcinka (położenia kieszeni, wysokości zapięcia, długości odcinka technologicznego). Dlatego zawsze trzeba patrzeć na konkretne zakończenia linii wymiarowej, a nie tylko na jej położenie na kartce.
Odpowiedzi niepoprawne w tego typu zadaniu zwykle odpowiadają:
- wymiarowi szerokości karczka lub innego elementu (błąd: mylenie osi pomiaru),
- wymiarowi wysokości innego fragmentu przodu (błąd: zła identyfikacja granic karczka),
- wymiarowi technologicznemu niezwiązanemu z karczkiem (błąd: nieuwzględnienie opisu/strzałek).
Na egzaminie najszybciej zwiększa skuteczność zasada: najpierw znajdź granice elementu, dopiero potem dobierz wymiar, który dokładnie te granice mierzy.
