KWALIFIKACJA MEC9 - CZERWIEC 2015



PYTANIE NR 7.

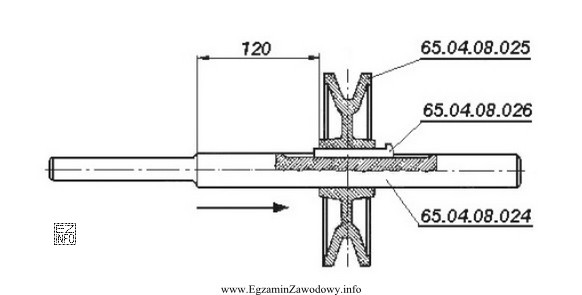

Na podstawie rysunku ustal technologiczną kolejność montażu podzespołu składającego się z oznaczonych części.
Na podstawie rysunku ustal technologiczną kolejność montażu podzespołu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie rysunku technicznego, kolejność montażu powinna rozpocząć się od umieszczenia wpustu, który zapobiega przesuwaniu się koła względem wału, w rowku wałka. Następnie koło pasowe jest montowane na wale, co zapewnia prawidłową współpracę tych elementów. Pozostałe odpowiedzi nie odzwierciedlają prawidłowej sekwencji montażu zgodnie z zasadami techniki.
