Odchyłka dolna długości czopa oznacza, o ile najmniejsza dopuszczalna długość może różnić się od wymiaru nominalnego podanego na rysunku. W praktyce jest to informacja o dolnej granicy tolerancji: element nie może być krótszy bardziej niż wynika to z odchyłki dolnej.
Jeżeli na rysunku technicznym przy wymiarze długości podano tolerancję (np. w postaci odchyłek górnej i dolnej lub jako wymiar graniczny), to:
- odchyłka górna opisuje dopuszczalne zwiększenie wymiaru względem nominalnego (często wartość dodatnia),
- odchyłka dolna opisuje dopuszczalne zmniejszenie wymiaru względem nominalnego (często wartość ujemna albo 0).

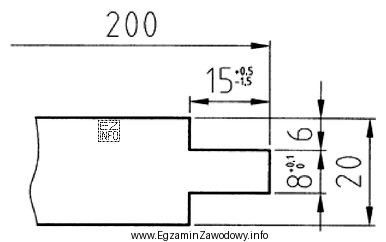

Odpowiedź "-1,5 mm" jest poprawna, ponieważ reprezentuje dopuszczalną dolną odchyłkę (granica minimalna) odczytaną z rysunku dla długości czopa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "+0,1 mm" oraz "+0,5 mm" oznaczają dodatnią odchyłkę, czyli wprost pasują do interpretacji odchyłki górnej (wymiar może być większy), a nie dolnej.
- "0 mm" bywa spotykane jako dolna odchyłka w tolerowaniu jednostronnym, ale w tym zadaniu rysunek wskazuje inną wartość dolnej granicy, więc wybór zera byłby pominięciem informacji z dokumentacji.
Wskazówka egzaminacyjna: zawsze rozróżniaj "dolną" (minimum) i "górną" (maksimum) granicę tolerancji oraz sprawdzaj, do którego zapisu na rysunku odnosi się pytanie.
