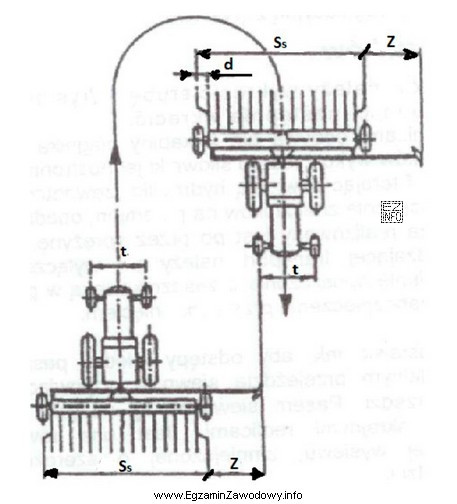

Znaczniki w siewniku zbożowym wyznaczają linię prowadzenia dla kolejnego przejazdu tak, aby zachować właściwy rozstaw przejazdów i w efekcie równomierne pokrycie pola wysiewem. W zadaniu kluczowe jest odczytanie ze schematu, jakie odległości reprezentują symbole oraz z jakiej zależności geometrycznej wynika długość znacznika Z.
Ogólna idea jest taka, że znacznik powinien wyznaczać położenie przyszłego toru jazdy/śladu prowadzenia w odniesieniu do aktualnego przejazdu agregatu. Jeśli zestaw ma szerokość roboczą Ss, a tor jazdy (np. rozstaw kół lub odległość między śladami) opisano jako t, to w wielu typowych układach potrzebna jest połowa różnicy tych wielkości: (Ss − t)/2. Wynika to z faktu, że porównuje się szerokość "pokrycia roboczego" z szerokością/położeniem toru prowadzenia, a interesująca jest odległość od osi/odniesienia do linii znacznika po jednej stronie, czyli połowa odpowiedniej różnicy.
Dodatkowy człon d pełni rolę korekty wynikającej z przesunięcia elementów w agregacie (np. zaczepu, osi maszyny względem osi ciągnika albo punktu odniesienia na schemacie). Jeżeli z rysunku wynika, że znacznik powinien być odsunięty o d dalej, wówczas do podstawowego wyrażenia dodaje się tę wartość, otrzymując Z = (Ss − t)/2 + d.
Dlaczego pozostałe wzory są błędne?
- Wariant z (Ss − t)/2 − d ma niepoprawny kierunek korekty: odejmowanie d odpowiadałoby sytuacji, w której przesunięcie zmniejsza wymaganą długość znacznika, co nie zgadza się z założeniem układu z rysunku.
- Warianty z (Ss + t)/2 opierają się na sumie szerokości roboczej i toru jazdy. Taki zapis zwykle nie ma sensu fizycznego przy wyznaczaniu odległości między przejazdami, bo zamiast korygować różnicę położeń, sztucznie ją powiększa.
- Wariant z "+t" oraz "−d" łączy dwa typowe błędy naraz: mylenie różnicy z sumą oraz odwrócenie znaku korekty.
Wskazówka egzaminacyjna: zanim wybierzesz wzór, zastanów się, co stanie się z Z, gdy Ss rośnie (znacznik zwykle powinien "sięgać dalej"), oraz co oznacza korekta d na schemacie (czy wydłuża, czy skraca odległość).
