W przekładnikach prądowych (CT) często występuje więcej niż jedno uzwojenie wtórne (czasem także kilka rdzeni). Wynika to z potrzeby rozdzielenia toru pomiarowego (liczniki, amperomierze, rejestracja) od toru zabezpieczeniowego (zabezpieczenia nadprądowe, różnicowe, ziemnozwarciowe itp.).
Jak rozpoznać uzwojenia zabezpieczeniowe na schemacie?
- Śledzi się połączenia wtórne danego uzwojenia i sprawdza, do jakich aparatów trafiają: do elementów pomiarowych czy do wejść układów zabezpieczeniowych.
- Tor zabezpieczeniowy jest projektowany tak, aby zachować poprawność działania zabezpieczeń przy dużych prądach zwarciowych. W praktyce oznacza to m.in. inne wymagania co do zachowania przekładnika przy przeciążeniach (mniejsza skłonność do niekorzystnego nasycenia w zakresie istotnym dla zabezpieczeń).
- Tor pomiarowy ma zwykle nacisk na dokładność w pobliżu prądów znamionowych, natomiast tor zabezpieczeniowy – na wierne "przeniesienie" informacji o dużych prądach do zabezpieczeń.

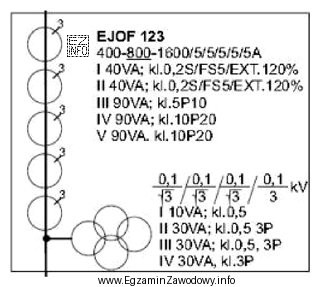

W tym zadaniu kluczowe jest nie zgadywanie po numeracji, lecz analiza schematu: uzwojenia, które zasilają obwody zabezpieczeń, należy uznać za zabezpieczeniowe. Odpowiedź "III, IV, V" jest poprawna, ponieważ właśnie te uzwojenia (wg przedstawionego schematu) są wykorzystane w torach zabezpieczeniowych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Warianty obejmujące "I, II, III, IV" lub "I, II, III, IV, V" sugerują, że uzwojenia pomiarowe i zabezpieczeniowe nie są rozdzielone, co jest sprzeczne z typową praktyką projektową i ideą wydzielania torów dla różnych funkcji.
- Wariant "I, II" pomija uzwojenia, które na schemacie są podłączone do zabezpieczeń, więc nie odpowiada temu, co faktycznie wynika z analizy połączeń.
Wskazówka egzaminacyjna: najpierw znajdź na schemacie elementy jednoznacznie kojarzone z zabezpieczeniami (np. tory wyzwalania, przekaźniki zabezpieczeniowe, wejścia zabezpieczeń), a dopiero potem prześledź, z których uzwojeń przekładników prądowych są zasilane.
