KWALIFIKACJA ELE2 - STYCZEŃ 2016 (test 2)

PYTANIE NR 38.

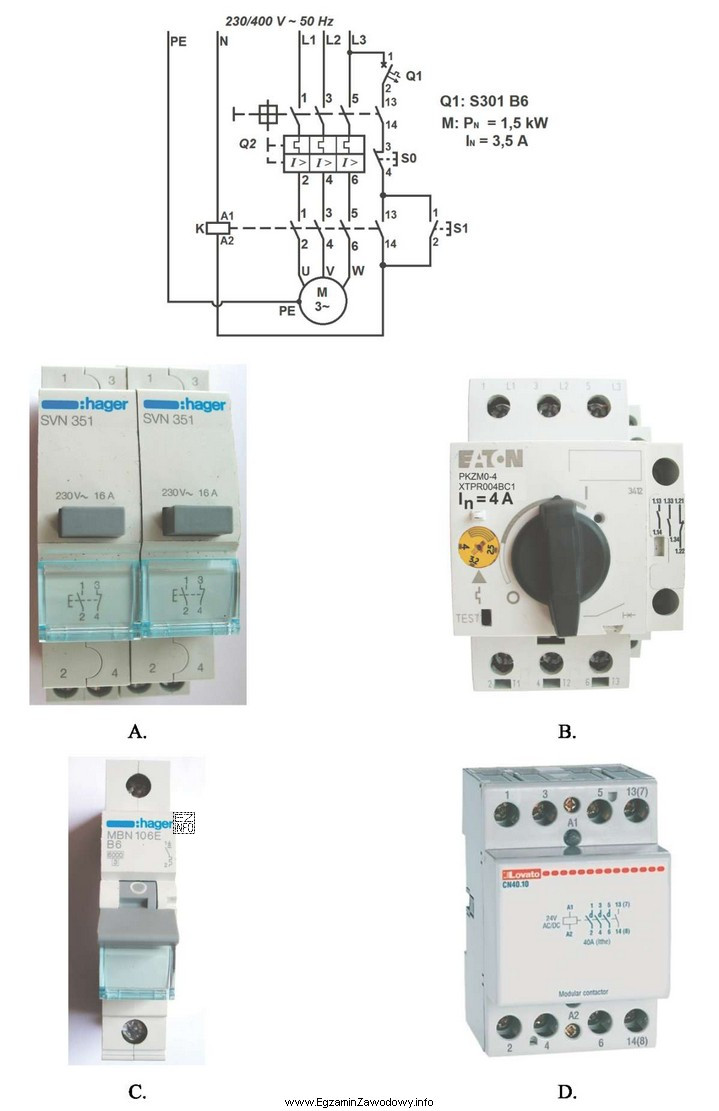

Na podstawie schematu oraz fotografii określ, które z urządzeń zostało niewłaściwie dobrane do układuzasilania i sterowania silnikiem elektrycznymo przedstawionym schemacie.
Ilustracja przedstawia schemat elektryczny oraz fotografie czterech urządzeń elektrycznych, które są częścią układu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wskazać element niewłaściwie dobrany do układu zasilania i sterowania silnika, porównuje się funkcję i parametry aparatu ze schematu z tym, co widać na fotografii (napięcie cewki, prąd obwodu mocy, rodzaj zabezpieczenia, kategoria użytkowania). W tym zadaniu jako błędnie dobrane wskazano urządzenie oznaczone odpowiedzią "D.".

Pełne wyjaśnienie:

W tego typu zadaniu nie wystarcza rozpoznanie aparatu "z wyglądu". Trzeba sprawdzić, czy dany element spełnia wymaganą funkcję w konkretnym miejscu układu oraz czy jest dobrany parametrami znamionowymi.

Typowa procedura analizy:

  • Krok 1: Rozdziel obwód mocy i obwód sterowania na schemacie. Inne elementy i inne parametry są krytyczne w każdym z nich.
  • Krok 2: Zidentyfikuj funkcje aparatów: łączenie (stycznik), zabezpieczenie zwarciowe (bezpieczniki/wyłącznik), zabezpieczenie przeciążeniowe (przekaźnik przeciążeniowy/wyłącznik silnikowy), sygnalizacja i sterowanie (przyciski, lampki, przekaźniki).
  • Krok 3: Porównaj wymagania ze schematu z danymi z fotografii/tabliczek: prąd znamionowy torów mocy, napięcie cewki, dopuszczalna kategoria użytkowania (np. dla silników), sposób nastawy przeciążenia, liczba styków pomocniczych.
  • Krok 4: Oceń konsekwencje błędnego doboru: zadziałania niepożądane, brak rozruchu, przegrzewanie styków, brak skutecznej ochrony silnika lub przewodów.

Dlaczego odpowiedź "D." może być poprawna w takim zadaniu? Ponieważ "D." wskazuje urządzenie, które nie spełnia wymagań układu (np. ma niewłaściwe parametry znamionowe, jest przeznaczone do innego typu obciążenia, ma inne napięcie sterowania lub pełni inną funkcję niż wynika ze schematu).

Dlaczego pozostałe odpowiedzi bywają błędne?

  • Jedna z opcji zwykle przedstawia aparat poprawnego typu, ale o pozornie "dziwnym" wyglądzie — to pułapka na heurystykę rozpoznawania obrazów.
  • Inna opcja może być poprawna funkcjonalnie, lecz uczniowie odrzucają ją przez pomylenie obwodu mocy z obwodem sterowania (np. oczekują tego samego napięcia w całym układzie).
  • Kolejna opcja bywa mylona, bo ma podobną nazwę (np. wyłącznik instalacyjny vs wyłącznik silnikowy), a decyzja powinna wynikać z charakterystyki pracy i nastawy.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz silnik, zawsze sprawdzaj, czy układ ma ochronę przeciążeniową oraz ochronę zwarciową i czy element łączeniowy jest przewidziany do pracy z silnikiem. Następnie dopiero dopasuj to do elementów ze zdjęcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Obwód mocy prowadzi energię do silnika (tory prądowe, stycznik w torze mocy, zabezpieczenia główne). Obwód sterowania zawiera przyciski, cewki styczników, styki pomocnicze i zwykle ma mniejsze prądy oraz często inne napięcie. Na schemacie pomagają też oznaczenia zacisków i symbolika.
Najczęstsze błędy to: niewłaściwe napięcie cewki stycznika, zbyt mały prąd znamionowy toru mocy, brak lub zły dobór zabezpieczenia przeciążeniowego, zastosowanie aparatu nieprzeznaczonego do pracy z silnikiem oraz pomylenie wyłącznika silnikowego z instalacyjnym.
Cewka stycznika musi być zasilana napięciem zgodnym z obwodem sterowania (np. 24 V, 230 V). Złe napięcie powoduje brak zadziałania, brzęczenie, przegrzewanie lub uszkodzenie cewki. Dlatego na zdjęciu/tabliczce aparatu warto sprawdzić oznaczenie napięcia cewki.
W praktyce potrzebujesz ochrony zwarciowej (np. bezpieczniki/wyłącznik) oraz ochrony przeciążeniowej silnika (przekaźnik przeciążeniowy lub wyłącznik silnikowy). Dodatkowo stosuje się aparat łączeniowy (stycznik) oraz elementy sterowania. Dobór zależy od mocy silnika i warunków pracy.
Zwykle nie. Wyłącznik instalacyjny służy głównie do ochrony przewodów i obwodów ogólnych, a nie do precyzyjnej ochrony silnika przed przeciążeniem i specyficznymi prądami rozruchowymi. W układach silnikowych stosuje się rozwiązania przewidziane do napędów (np. wyłączniki silnikowe).
Najpierw dopasuj funkcję: czy to łączenie, zabezpieczenie, czy element sterowania. Potem porównaj cechy rozpoznawcze: liczba torów, obecność nastawy prądu, zaciski cewki, styki pomocnicze. Na końcu sprawdź parametry znamionowe z oznaczeń na obudowie i zgodność z wymaganiami układu.
Styki pomocnicze są potrzebne np. do samopodtrzymania (podtrzymanie cewki po puszczeniu START), sygnalizacji stanów, blokad międzystycznikowych oraz realizacji logiki sterowania. Jeśli układ na schemacie wymaga samopodtrzymania, brak odpowiednich styków pomocniczych będzie błędem doboru.
Częsty błąd to wybór "na wygląd" bez sprawdzenia parametrów. Drugi to ignorowanie różnicy między obwodem mocy i sterowania (np. zakładanie jednego napięcia wszędzie). Trzeci to pomijanie kategoryzacji obciążenia silnikowego i doboru aparatu tylko po prądzie znamionowym.
Warto ćwiczyć: rozpoznawanie symboli na schematach, czytanie oznaczeń na aparatach (napięcie cewki, prądy znamionowe, przeznaczenie), analizę typowych układów START/STOP i zabezpieczeń oraz zadania z katalogami producentów. Pomaga też praca z realną aparaturą w pracowni.
To element, który mimo że "pasuje" gabarytowo lub wygląda podobnie, nie spełnia wymagań: ma złe parametry (prąd/napięcie), jest do innego typu obciążenia, nie ma potrzebnych styków lub funkcji ochronnej, albo nie współpracuje z pozostałymi elementami. W efekcie układ jest niebezpieczny lub niesprawny.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "W tym zadaniu jako błędnie dobrane wskazano urządzenie oznaczone odpowiedzią "D."."

Źródła:

  • PN-EN 60204-1:2018-12, Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1: Wymagania ogólne
  • PN-EN 60947-4-1:2011, Aparatura rozdzielcza i sterownicza niskonapięciowa — Część 4-1: Styczniki i rozruszniki silnikowe — Styczniki i rozruszniki elektromagnetyczne
  • PN-EN 60947-2:2017-09, Aparatura rozdzielcza i sterownicza niskonapięciowa — Część 2: Wyłączniki

Materiały:

  • Podręczniki i skrypty z elektrotechniki i automatyki przemysłowej (układy rozruchu silników)
  • Katalogi i noty aplikacyjne producentów aparatury (styczniki, wyłączniki silnikowe, przekaźniki przeciążeniowe)
  • Normy dotyczące aparatury łączeniowej niskonapięciowej i wyposażenia maszyn
