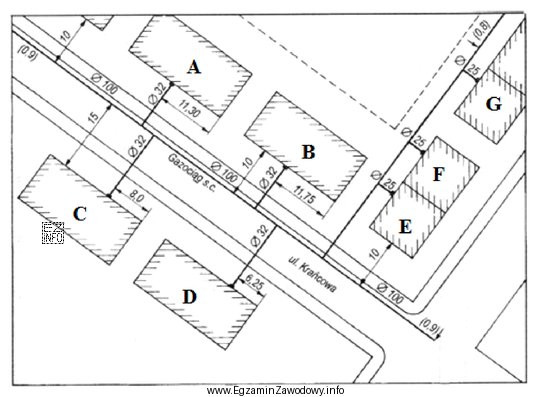

Aby poprawnie rozwiązać zadanie, trzeba potraktować je jako ćwiczenie z czytania schematu sieci gazowej. Kluczowe jest najpierw odnalezienie na rysunku budynku oznaczonego literą E, a następnie prześledzenie, który odcinek przewodu stanowi jego przyłącze (czyli odgałęzienie doprowadzające gaz z sieci do instalacji w budynku).
Na schematach średnice przewodów są zwykle podane bezpośrednio przy danym odcinku (np. jako wartość w milimetrach). Poprawna odpowiedź to 25 mm, ponieważ taka średnica jest przypisana na schemacie do odcinka będącego przyłączem dla budynku E.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- 15 mm – to inna średnica przewodu w układzie (albo średnica elementu pomocniczego) i nie odpowiada odcinkowi będącemu przyłączem budynku E. Częsty błąd to odczyt wartości z sąsiedniej gałęzi.
- 10 mm – taka średnica jest zwykle spotykana w bardzo małych odcinkach instalacyjnych, ale w tym zadaniu nie jest przypisana do przyłącza E; wybór wynika często z pomylenia opisu lub zbyt szybkiego odczytu.
- 32 mm – to większa średnica, często kojarzona z przewodami o większym obciążeniu. Uczeń może błędnie przyjąć, że "przyłącze powinno być większe", zamiast sprawdzić rzeczywiste oznaczenie na rysunku.
Wskazówka egzaminacyjna: przed odczytaniem wartości zawsze zaznacz palcem/na brudno trasę od sieci do budynku i upewnij się, że czytasz opis dokładnie na tym odcinku, który kończy się przy budynku E (a nie na magistrali lub na gałęzi do innego budynku).
