KWALIFIKACJA ELE5 - CZERWIEC 2015



PYTANIE NR 6.

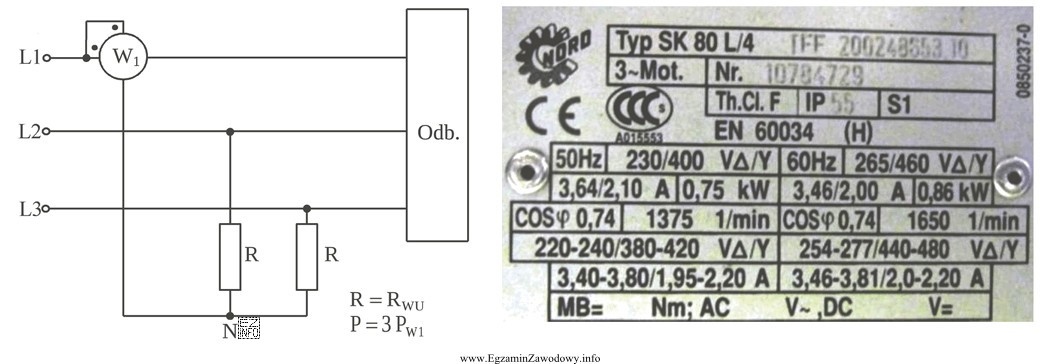

Na podstawie schematu układu pomiarowego oraz tabliczki znamionowej silnika określ, jaki powinien być minimalny zakres pomiarowy watomierza Wi; aby dokonać pomiaru mocy silnika przy znamionowym obciążeniu.
Na podstawie schematu układu pomiarowego oraz tabliczki znamionowej silnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby określić minimalny zakres pomiarowy watomierza Wi, należy wziąć pod uwagę moc znamionową silnika, która wynosi 0,75 kW (750 W). W układzie trójfazowym moc mierzona przez watomierz Wi wynosi jedną trzecią mocy całkowitej, czyli 250 W. Minimalny zakres pomiarowy watomierza Wi powinien być większy niż 250 W, aby zapewnić dokładność pomiaru. Najbliższa wyższa wartość z podanych odpowiedzi to 400 W, dlatego jest to poprawna odpowiedź.
