W przypadku wału obciążonego zginaniem w cyklu wahadłowym kluczowym zagrożeniem jest zmęczenie materiału. Oznacza to, że nawet stosunkowo niewielkie naprężenia, ale wielokrotnie powtarzane, mogą doprowadzić do inicjacji pęknięcia i zniszczenia elementu. Dlatego w praktyce doboru materiału nie porównuje się zwykle naprężeń z wytrzymałością doraźną, tylko z parametrami odnoszącymi się do pracy zmęczeniowej (np. dopuszczalne naprężenie dla danego rodzaju cyklu albo granica zmęczenia uwzględniona w tablicach).

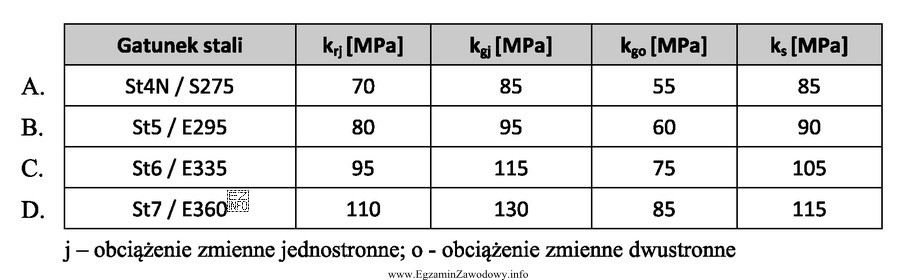

W treści zadania podano, że maksymalna wartość rzeczywistych naprężeń na zginanie w cyklu wahadłowym wynosi 80 MPa. Postępowanie egzaminacyjne jest następujące:
- odszukać w tabeli kolumnę/wiersz odpowiadający zginaniu oraz cyklowi wahadłowemu (nie innemu rodzajowi obciążenia),
- dla każdego gatunku stali sprawdzić wartość dopuszczalną (lub równoważny parametr tabelaryczny),
- wybrać taki gatunek, który zapewnia wartość nie mniejszą niż 80 MPa (a jeśli tabela zakłada zapas bezpieczeństwa – spełnia to wymaganie "z zapasem" już w samej wartości tabelarycznej).
Odpowiedź "D" jest poprawna, ponieważ w przedstawionej tabeli to właśnie ten gatunek stali spełnia kryterium dla 80 MPa w zginaniu wahadłowym. Pozostałe odpowiedzi są nieprawidłowe, gdyż odpowiadają gatunkom, dla których wartość dopuszczalna w tych warunkach jest niższa od wymaganej lub dotyczy innego przypadku (np. innego rodzaju obciążenia/cyklu), co jest typową pułapką w zadaniach tabelarycznych.
Wskazówka egzaminacyjna: zawsze upewnij się, że odczytujesz właściwą kolumnę (zginanie + cykl wahadłowy) i porównujesz wartości w tych samych jednostkach (MPa). To zwykle decyduje o poprawnym wyborze.
