KWALIFIKACJA MTL4 - CZERWIEC 2020



PYTANIE NR 22.

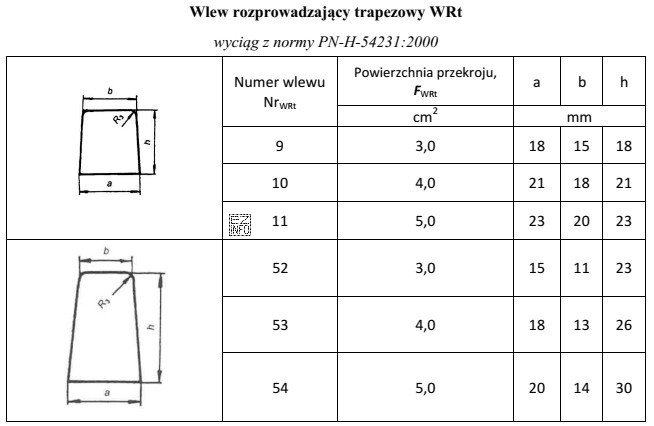

Na podstawie tabeli odczytaj numer wlewu Nr dla wlewu rozprowadzającego trapezowego o powierzchni WRt przekroju F = 3,8 cm2 i wysokości h ≈ 1,5a WRt
Na podstawie tabeli odczytaj numer wlewu <i>N<sub>r</
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tabeli znajdujemy wlewy o powierzchni przekroju 4,0 cm2, ponieważ 3,8 cm2 jest wartością najbliższą 4,0 cm2 i nie ma w tabeli wartości 3,8 cm2. Następnie porównujemy stosunek wysokości h do szerokości podstawy a, który powinien wynosić około 1,5. Wlewy o numerach 10 i 53 mają powierzchnię przekroju 4,0 cm2, ale tylko wlewu 53 odpowiada stosunek wysokości do szerokości podstawy zbliżony do 1,5 (26 mm do 18 mm), co jest najbardziej zbliżone do podanego stosunku. Dlatego poprawną odpowiedzią jest Nr 53.
