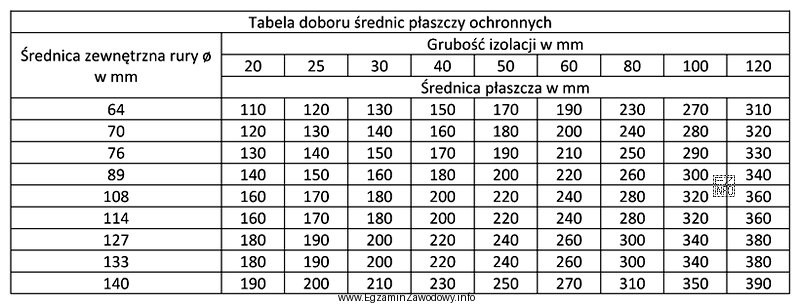

Zadanie sprawdza umiejętność praktycznego odczytu z tabel doboru, typowych w pracy montera izolacji przemysłowych. Dane wejściowe są podane w treści: średnica płaszcza 260 mm oraz grubość izolacji 80 mm. Szukana jest średnica zewnętrzna rury, czyli wymiar rurociągu przed nałożeniem izolacji.
Poprawna procedura polega na tym, aby:
- najpierw zidentyfikować w tabeli obszar odpowiadający grubości izolacji 80 mm (to zwykle osobna kolumna, nagłówek lub osobna sekcja tabeli),
- następnie w tej samej sekcji znaleźć wartość średnicy płaszcza 260 mm,
- z tej samej linii/kolumny odczytać odpowiadającą jej średnicę zewnętrzną rury.
Odpowiedź "89 mm" jest poprawna, ponieważ jest to wartość przypisana w tabeli do pary: grubość izolacji 80 mm i średnica płaszcza 260 mm.
Pozostałe propozycje są błędne typowo z powodów praktycznych:
- "76 mm" i "70 mm" to średnice, które w tabelach często występują w sąsiednich wierszach; wybór ich bywa skutkiem przesunięcia odczytu o jedną pozycję albo pomylenia nagłówka dla innej grubości izolacji.
- "108 mm" zwykle odpowiada większej rurze; taki wybór często wynika z mylnego założenia, że wystarczy "doliczyć" izolację bez sprawdzenia tabeli, albo z odczytu z niewłaściwej kolumny (np. innej średnicy płaszcza).
Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi zawsze sprawdź dwa nagłówki jednocześnie (grubość izolacji oraz średnicę płaszcza). To minimalizuje ryzyko błędu przesunięcia w tabeli.
