KWALIFIKACJA BUD7 - CZERWIEC 2019

Zadanie sprawdza umiejętność praktycznego korzystania z tabel tolerancji wymiarowych dla blach, co w pracy montera izolacji przemysłowych ma znaczenie przy doborze materiału na płaszcze ochronne oraz przy kontroli jakości dostaw.

Jak dojść do wyniku:

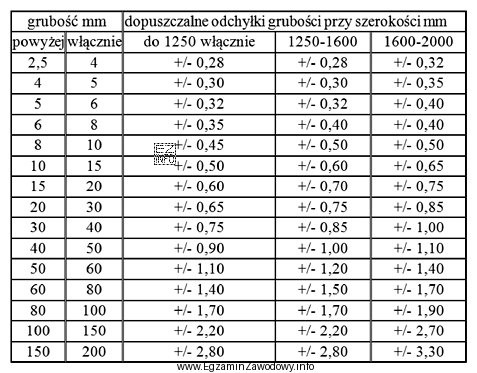

• W tabeli tolerancji wyszukuje się wartość odchyłki grubości ±0,70 mm.
• Następnie sprawdza się, dla jakiej kombinacji wymiarów (zwykle grubość oraz przedział/format szerokości) przypisano tę tolerancję.
• Odczyt prowadzi do wymiaru 16 mm × 1500 mm, dlatego ta odpowiedź jest poprawna.

Dlaczego pozostałe odpowiedzi są niepoprawne:

• 16 mm × 1650 mm – mimo tej samej grubości zmieniono szerokość. W wielu tabelach tolerancja zależy nie tylko od grubości, ale też od formatu/szerokości, więc dla 1650 mm może obowiązywać inna odchyłka.
• 12 mm × 1500 mm – zmieniono grubość, a to kluczowy parametr wpływający na dopuszczalną odchyłkę; dla 12 mm typowo występuje inny poziom tolerancji niż dla 16 mm.
• 25 mm × 1650 mm – zmieniono jednocześnie grubość i szerokość, więc jest to inny obszar tabeli i inna dopuszczalna odchyłka.

Wskazówka egzaminacyjna: przy zadaniach "na podstawie tabeli" zawsze sprawdź nagłówki kolumn i wierszy (jednostki, przedziały, format arkusza), bo najczęstszy błąd to odczyt z niewłaściwej kolumny albo pominięcie warunku dotyczącego szerokości.
